在上一部分，我们了解了图卷积网络的概念和它的传播规则，今天我们继续学习以下内容：

前文回顾：图卷积网络图深度学习（上）

规范化特性表示

通过将邻接矩阵A与D[1]的逆矩阵相乘，可以通过节点度对特征表示进行规范化[1]。因此，我们的简化传播规则如下所示：

f(X, A) = D⁻¹AX

让我们看看会发生什么。我们首先计算度矩阵。

In [9]: D = np.array(np.sum(A, axis=0))[0]

          D = np.matrix(np.diag(D))

          D

Out[9]: matrix([

                   [1., 0., 0., 0.],

                   [0., 2., 0., 0.],

                   [0., 0., 2., 0.],

                   [0., 0., 0., 1.]

             ])

在应用这条规则之前，让我们看看在转换邻接矩阵之后会发生什么。

之前

A = np.matrix([

       [0, 1, 0, 0],

       [0, 0, 1, 1],

       [0, 1, 0, 0],

       [1, 0, 1, 0]],

       dtype=float

)

之后

In [10]: D**-1 * A

Out[10]: matrix([

                     [0. , 1. , 0. , 0. ],

                     [0. , 0. , 0.5, 0.5],

                     [0. , 0.5, 0. , 0. ],

                     [0.5, 0. , 0.5, 0. ]

])

观察邻接矩阵的每一行中的权重（值）已除以与该行相对应的节点的阶数。我们将传播规则应用于变换后的邻接矩阵。

In [11]: D**-1 * A * X

Out[11]: matrix([

                     [ 1. , -1. ],

                     [ 2.5, -2.5],

                     [ 0.5, -0.5],

                     [ 2. , -2. ]

               ])

得到与相邻节点特征均值对应的节点表示。这是因为（转换的）邻接矩阵中的权重对应于邻接节点特征的加权和中的权重。我再次鼓励您亲自验证这一观察结果。

把所有的东西放在一起

我们现在结合了自循环和规范化技巧。此外，我们将重新引入我们先前丢弃的权重和激活函数，以简化讨论。

把权重加回去

首先要做的是运用权重。注意，这里D_hat是A_hat = A + I的次数矩阵，即，具有强制自循环的A的度矩阵。

In [45]: W = np.matrix([

                   [1, -1],

                   [-1, 1]

             ])

              D_hat**-1 * A_hat * X * W

Out[45]: matrix([

                    [ 1., -1.],

                    [ 4., -4.],

                    [ 2., -2.],

                    [ 5., -5.]

             ])

如果我们想降低输出特征表示的维数，我们可以减小权重矩阵w的大小：

In [46]: W = np.matrix([

                   [1],

                   [-1]

            ])

            D_hat**-1 * A_hat * X * W

Out[46]: matrix([[1.],

             [4.],

             [2.],

             [5.]]

)

添加激活函数

我们选择保留特征表示的维数，并应用ReLU激活函数。

In [51]: W = np.matrix([

                   [1, -1],

                   [-1, 1]

            ])

            relu(D_hat**-1 * A_hat * X * W)

Out[51]: matrix([[1., 0.],

             [4., 0.],

             [2., 0.],

             [5., 0.]])

瞧!一个完整的隐藏层与邻接矩阵，输入功能，权重和激活功能!

回到现实

现在，最后，我们可以将图卷积网络应用于实图。我将向您展示如何生成我们在文章早期看到的功能表示。

Zachary空手道俱乐部

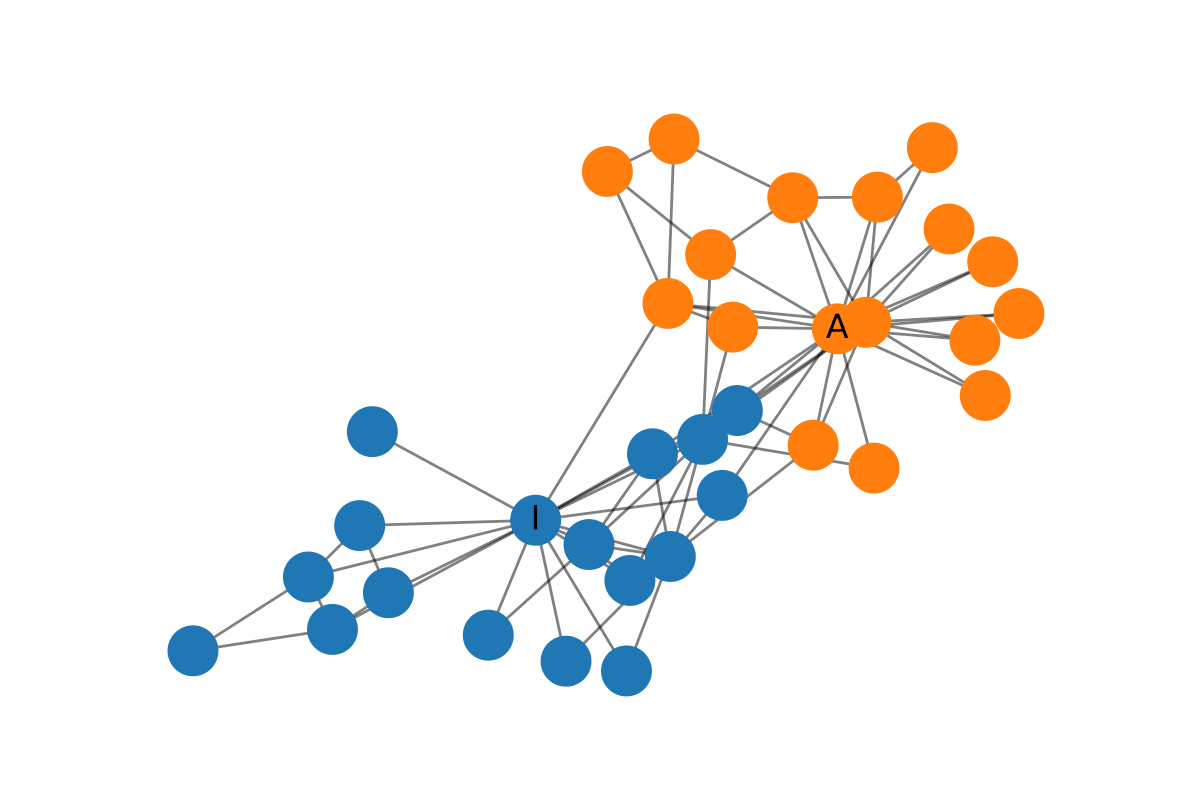

Zachary的空手道俱乐部是一个常用的社交网络，节点代表空手道俱乐部的成员和他们之间的边缘关系。在Zachary学习空手道的时候，管理员和教练发生了冲突，导致空手道俱乐部一分为二。下图显示了网络的图形表示，节点根据俱乐部的哪个部分进行标记。管理员和讲师分别用“A”和“I”标记。

建立GCN

现在让我们建立图卷积网络。我们实际上不会训练网络，只是随机初始化它，以生成我们在本文开头看到的特性表示。我们将使用networkx，它有一个容易获得的俱乐部的图形表示，并计算A_hat和D_hat矩阵。

from networkx import karate_club_graph, to_numpy_matrixzkc = karate_club_graph()

order = sorted(list(zkc.nodes()))A = to_numpy_matrix(zkc, nodelist=order)

I = np.eye(zkc.number_of_nodes())A_hat = A + I

D_hat = np.array(np.sum(A_hat, axis=0))[0]

D_hat = np.matrix(np.diag(D_hat))

接下来，我们将随机初始化权重。

W_1 = np.random.normal(

        loc=0, scale=1, size=(zkc.number_of_nodes(), 4))

W_2 = np.random.normal(

        loc=0, size=(W_1.shape[1], 2))



堆叠GCN层。这里我们只使用身份矩阵作为特征表示，即每个节点被表示为一个热编码的分类变量。

def gcn_layer(A_hat, D_hat, X, W):

      return relu(D_hat**-1 * A_hat * X * W)



H_1 = gcn_layer(A_hat, D_hat, I, W_1)

H_2 = gcn_layer(A_hat, D_hat, H_1, W_2)



output = H_2

我们提取特征表示。

feature_representations = {

      node: np.array(output)[node]

      for node in zkc.nodes()}

瞧！将Zachary空手道俱乐部的社区很好地分隔开的特征表示。我们还没开始训练呢！

[caption id="attachment_46079" align="aligncenter" width="1200"] zachary空手道俱乐部节点的特征表示[/caption]

我应该注意到，在这个示例中，由于ReLU函数的作用，随机初始化的权重很可能在x轴或y轴上给出0个值，因此需要进行一些随机初始化才能生成上面的图。

结论

在这篇文章中，我对图卷积网络做了一个高级的介绍，并说明了GCN中每一层节点的特征表示是如何基于其邻域的集合的。我们看到了如何使用numpy构建这些网络，以及它们的强大功能：即使是随机初始化的GCNs，也可以将Zachary空手道俱乐部中的社区分开。
