在机器学习领域，视觉变形器(Vision transformer, ViT)是一种用于图像分类的模型。与传统的卷积神经网络不同，VIT使用最初设计用于自然语言处理任务的Transformer架构来处理图像。微调这些模型以获得最佳性能可能是一个复杂的过程。

通过对嵌入执行主成分分析(PCA)来实现的。这些嵌入是从处于不同微调阶段的模型及其相应的检查点生成的。



这部动画获得了超过20万的播放量。它很受欢迎，许多读者对它的创作过程很感兴趣。本文旨在为这些读者和任何对创建类似可视化感兴趣的人提供支持。

在本文中，我的目标是提供一个关于如何创建这样一个动画的全面指南，详细介绍了所涉及的步骤：微调、创建嵌入、异常值检测、PCA、Procrustes、审查和创建动画。

准备：微调

第一步是对预训练好的google/ viti -base-patch16 - 224-in21k Vision Transformer (ViT)模型[进行微调。为此，我们使用了CIFAR-10数据集，其中包含6万张图像，分为10个不同的类别：飞机、汽车、鸟、猫、鹿、狗、青蛙、马、船和卡车。

你可以按照hugs Face教程中概述的步骤，使用Transformer进行图像分类，以执行同样适用于CIFAR-10的微调过程。此外，我们利用TrainerCallback将训练期间的损失值存储到CSV文件中，以便稍后在动画中使用。

from transformers import TrainerCallback



class PrinterCallback(TrainerCallback):

    def on_log(self, args, state, control, logs=None, **kwargs):

        _ = logs.pop("total_flos", None)

        if state.is_local_process_zero:

            if len(logs) == 3: # skip last row

                with open("log.csv", "a") as f:

                    f.write(",".join(map(str, logs.values())) + "\n")

通过在TrainingArguments中设置save_strategy="step"和一个较低的save_step值来增加检查点的保存间隔是很重要的，这样可以确保动画有足够的检查点。动画中的每一帧对应一个检查点。在培训期间为每个检查点和CSV文件创建一个文件夹，并准备好进一步使用。

嵌入的创建

我们使用Transformers库中的AutoFeatureExtractor和autommodel来使用不同的模型检查点从CIFAR-10数据集的测试分割中生成嵌入。

每个嵌入是一个768维向量，表示一个模型检查点的1万个测试图像中的一个。这些嵌入可以与检查点存储在同一个文件夹中，以保持良好的概览。

提取异常值

我们可以使用Cleanlab库提供的OutOfDistribution类，根据每个检查点的嵌入来识别异常值。然后，得到的分数可以识别出动画的前10个异常值。

from cleanlab.outlier import OutOfDistribution



def get_ood(sorted_checkpoint_folder, df):

    ...

    ood = OutOfDistribution()

    ood_train_feature_scores = ood.fit_score(features=embedding_np)

    df["scores"] = ood_train_feature_scores

应用PCA和Procrustes分析

使用scikit-learn包的主成分分析(PCA)，我们通过将768维向量减少到2维来可视化二维空间中的嵌入。当为每个时间步重新计算PCA时，由于轴翻转或旋转，可能会出现动画中的大跳跃。为了解决这个问题，我们从SciPy包中应用了一个额外的Procrustes Analysis，以几何方式将每一帧转换为最后一帧，这只涉及平移、旋转和均匀缩放。这使得动画中的过渡更加平滑。

from sklearn.decomposition import PCA

from scipy.spatial import procrustes



def make_pca(sorted_checkpoint_folder, pca_np):

    ...

    embedding_np_flat = embedding_np.reshape(-1, 768)

    pca = PCA(n_components=2)

    pca_np_new = pca.fit_transform(embedding_np_flat)

    _, pca_np_new, disparity = procrustes(pca_np, pca_np_new)

聚光灯下的评论

在完成整个动画之前，我们在Spotlight中进行审查。在这个过程中，我们利用第一个和最后一个检查点来执行嵌入生成、PCA和异常值检测。我们在Spotlight中加载结果DataFrame：

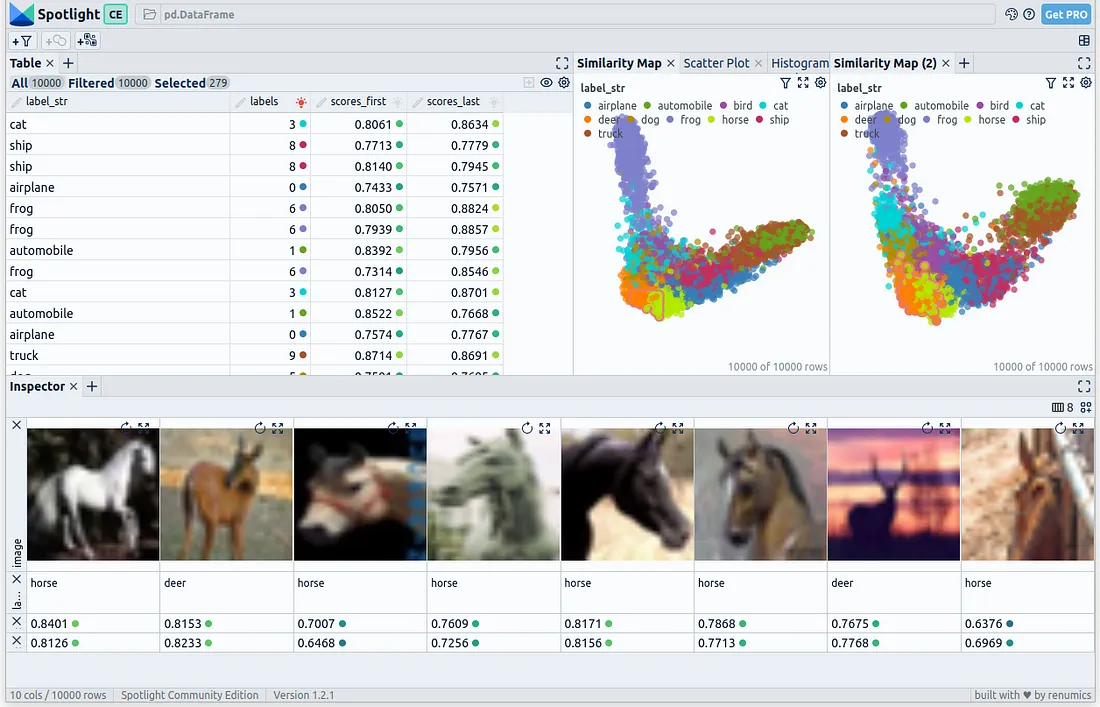

Spotlight在左上角提供了一个综合表，显示数据集中的所有字段。在右上方，显示了两个PCA表示：一个用于使用第一个检查点生成的嵌入，另一个用于最后一个检查点。最后，在底部部分显示了选定的图像。

创建动画

对于每个检查点，我们创建一个图像，然后将其存储在相应的检查点旁边。

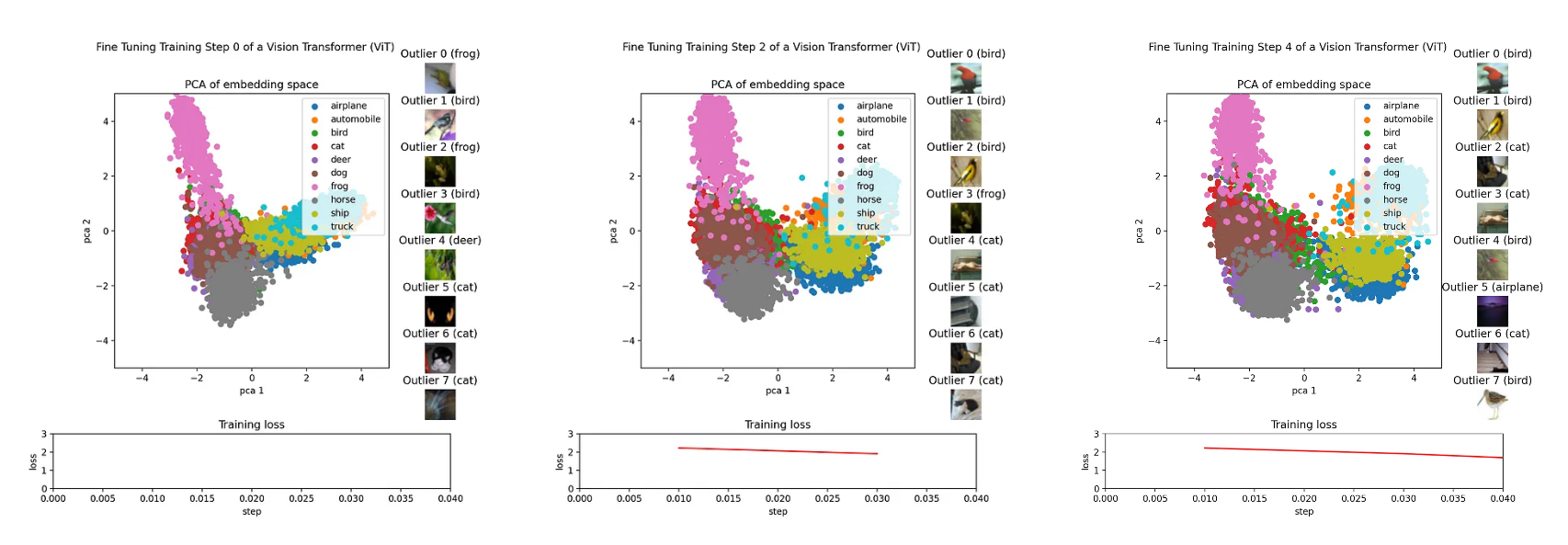

这是通过使用make_pca(…)和get_ood(…)函数实现的，它们分别生成代表嵌入的2D点并提取前8个异常值。2D点用对应于它们各自类别的颜色绘制。异常值是根据他们的分数排序的，他们的相应图像显示在高分排行榜上。训练损失从CSV文件加载并绘制为线形图。

最后，所有图像都可以使用imageio或类似的库编译成GIF。

结论

本文提供了一个详细的指南，介绍了如何创建一个动画，使视觉转换器(Vision Transformer, ViT)模型的微调过程可视化。我们已经完成了生成和分析嵌入、可视化结果以及创建将这些元素结合在一起的动画的步骤。

创建这样的动画不仅有助于理解微调ViT模型的复杂过程，而且还可以作为向他人传达这些概念的强大工具。
