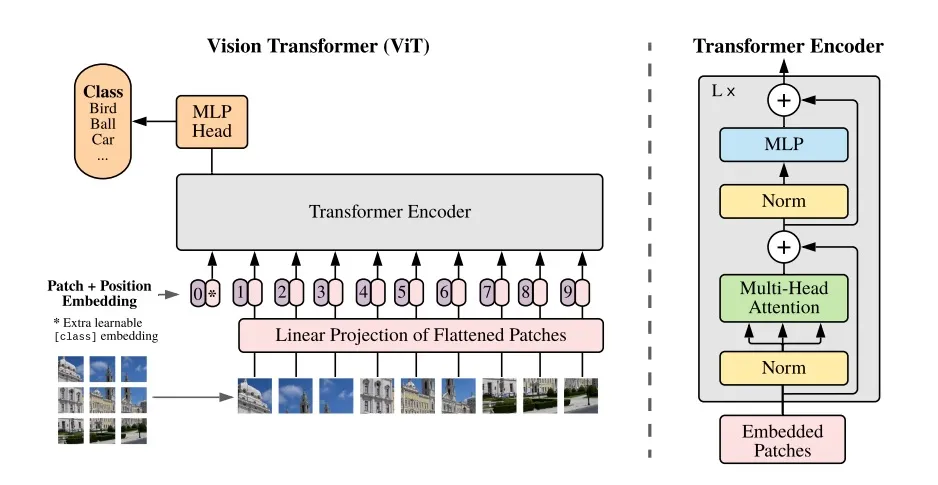

本文的重点是 Vision Transformer（ViT）及其在现实生活问题中的实际应用。讨论了我已经使用卷积神经网络（CNN）解决并在这里介绍过的医学图像分类任务。现在，我展示基于ViT的解决方案。Transformer架构已成为自然语言处理任务的事实标准。那么，什么是视觉变换器（ViT）呢？ViT架构是基于将图像表示为一组补丁。图像补丁是大小为16x16像素的不重叠的图像块。例如，在分辨率为224x224的图像中，有（224 / 16）*（224 / 16）= 14 * 14 = 196个补丁。图像补丁被视为跟自然语言处理（NLP）应用中的令牌（单词）一样。ViT将每个补丁表示为其像素的平坦化线性投影，并操作长度为768的补丁嵌入向量（16x16x3 = 768）。下面的图片展示了ViT的完整架构：

变压器的主要部分如下：补丁+位置嵌入的准备、编码器、池化（多层池化头）。

1. 补丁+位置嵌入是从输入图像像素形成的，作为大小为196 x 768的矩阵（每个补丁位置有768个值的向量，对于224 x 224大小的图像有196个补丁）。在零位置，添加了一个随机初始化的含有768个值的向量，因此补丁+位置嵌入是一个197 x 768大小的矩阵。
2. 编码器包含一系列的多头注意力（Multi-Head Attention）模块，其后是规范化层和多层池化模块。Transformer 编码器是 ViT 的主要部分，它训练补丁之间的相似性根据他们的类别归属。它包含一系列线性、规范化和激活层。大小为197 x 768的嵌入矩阵被转换以表达补丁之间的交互和表示他们的类别值。这个矩阵的零位置行是一个类别标记（包含768个值的向量），它被用作Pooling块的输入。
3. Pooling块最终将类别标记（包含768个值的向量）转换为包含感兴趣类别的输出向量嵌入。线性和激活层也在这个模块中使用。

Hugging Face 的 ViT：实践中的实现理解

让我们使用以下代码块来查看Hugging Face的基础ViT模型：

安装：

!pip install torchvision
!pip install torchinfo
!pip install -q git+https://github.com/huggingface/transformers.git

Imports:

from PIL import Image
from torchinfo import summary
import torch

Google Drive挂载（适用于Google Colab）：

from google.colab import drive
drive.mount('/content/gdrive')

Cuda设备设置：

device = torch.device('cuda') if torch.cuda.is_available() else torch.device('cpu')

在下面的代码中，我查看了ViT基础模型：

from transformers import ViTConfig, ViTModel
configuration = ViTConfig()
print(configuration)

默认的基础模型配置如下：

ViTConfig {
  "attention_probs_dropout_prob": 0.0,
  "encoder_stride": 16,
  "hidden_act": "gelu",
  "hidden_dropout_prob": 0.0,
  "hidden_size": 768,
  "image_size": 224,
  "initializer_range": 0.02,
  "intermediate_size": 3072,
  "layer_norm_eps": 1e-12,
  "model_type": "vit",
  "num_attention_heads": 12,
  "num_channels": 3,
  "num_hidden_layers": 12,
  "patch_size": 16,
  "qkv_bias": true,
  "transformers_version": "4.37.0.dev0"
}

通过更改配置的字段，我们可以创建自定义的ViT模型。让我们尝试默认的ViT基础模型：

model = ViTModel(configuration).to(device)
model.eval()

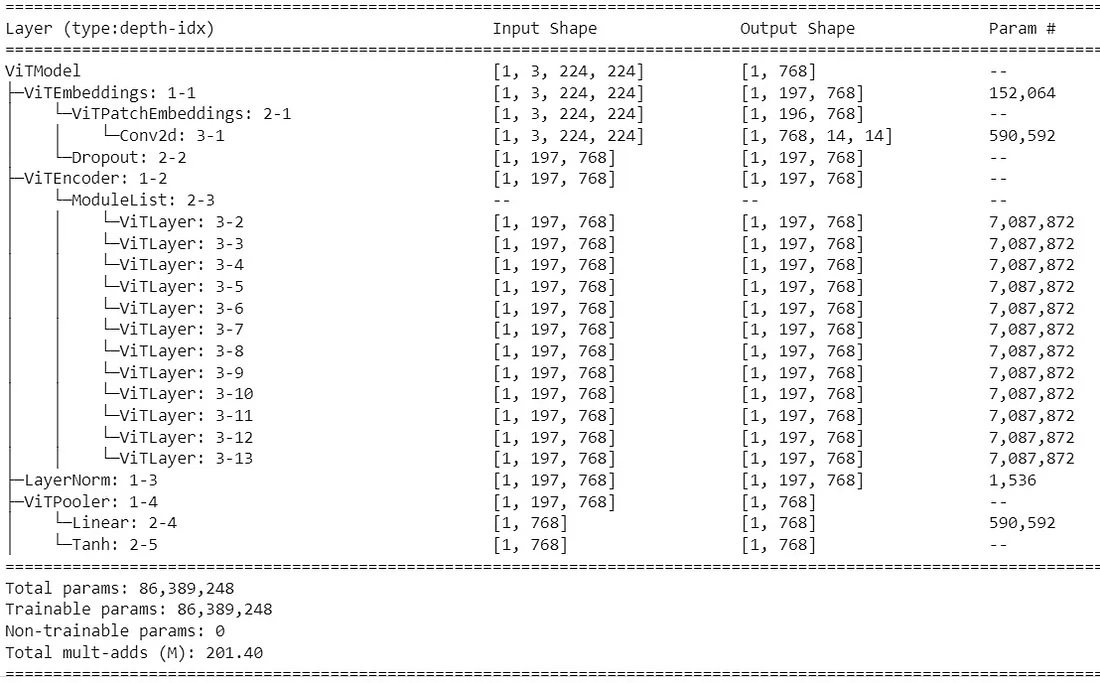

在输出中，我们看到了所有ViT基础模型层：

模型概览：

summary(model=model, input_size=(1, 3, 224, 224), col_names=['input_size', 'output_size', 'num_params', 'trainable'])

ViT基础模型有大量的参数 — 超过8600万个。

让我们看模型输出的结构。我向模型发送了随机生成的假图片：

x = torch.randn((3, 224, 224))
x = torch.unsqueeze(x, 0)
y = model(x.to(device))
print(y.pooler_output.shape)
print(y.last_hidden_state.shape)

我们可以看到输出中：

torch.Size([1, 768])
torch.Size([1, 197, 768])

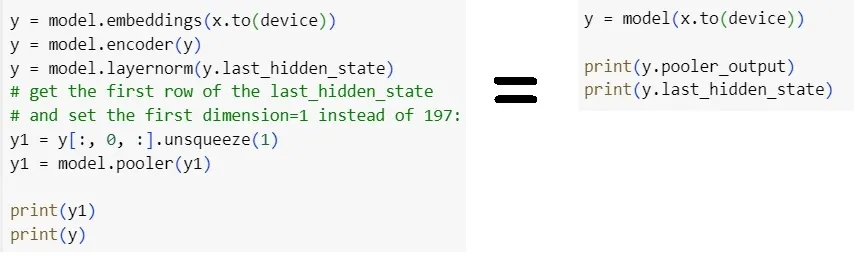

ViT基础模型的最终输出包含两部分：last_hidden_state的形状是（batch_size, 197, 768），它是序列模型.embeddings + model.encoder + model.layernorm在model.pooler部分之前的输出；pooler_output的形状是（batch_size, 768），它是model.pooler的输出。在model.pooler模块的输入中，有一个归一化last_hidden_state矩阵的零位置行，这是在前一步获得的。下面的图片阐释了逐步调用块（如上所述）与一次性调用整个模型获取模型输出的等效性：

如果我们在上图中用相同的输入张量x运行左边和右边的代码，我们会在打印时看到相同的输出张量。

了解ViT块及其输出结构对于基于ViT使用迁移学习开发解决方案来说是重要的。Model.pooler块被更改为自定义块，这个块使用ViT模型对之前块的推理作为输入来进行训练。

在Hugging Face上提供了两个预训练的ViT图像分类模型：

1. 在ImageNet-21k上预训练（一个包含1400万图像和21k类别的集合）;
2. 在ImageNet上微调（也被称为ILSVRC 2012，一个包含130万图像和1000类别的集合）。

微调在ImageNet上用于1000类别分类的架构（ViTForImageClassification）包含model.classifier块而不是model.pooler块，仅以下线性层：

(classifier): Linear(in_features=768, out_features=1000, bias=True)

这一层的输入是标准化的last_hidden_​​state矩阵的零位置行。

ViT与CNN对比

• CNN 模型从一张图片中获取所有的局部特征，并且将整体中的特征集合视为分类输入图像的基础。它被训练用以基于所有特征来计算图片的类别标签。而 ViT 将图片视为一组图像块，并考虑这些块的位置。它被训练用以计算块嵌入之间的相似度，并决定对于“相似”块的类别标签是什么，也就是说，ViT 架构包含了分割的概念。

• ViT 模型有大量的参数（上面的概括中 → 8600万）且需要大型数据集以获得良好表现。CNN 模型可以适应不同大小的数据集，并且可能需要相对较少的参数就能获得良好的性能。

如果从头开始训练，ViT 在小型定制数据集上不会表现出良好的性能。小型定制数据集的一个使用案例是使用 ViT 推断预先在大型数据集上训练的模型进行迁移学习。

ViT 用于X射线胸部图像分类

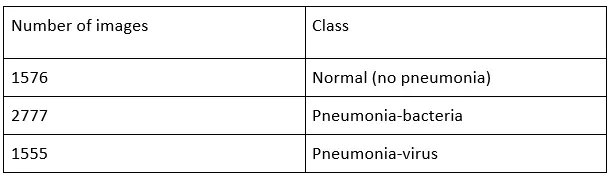

我使用的是相同的带有 X 射线胸部图像的数据集。这个数据集包含三类图像：

我使用统一裁剪的图像，其中包括胸部区域。裁剪图像的示例（从左至右分别为“正常（无肺炎）”，“细菌性肺炎”，“病毒性肺炎”）：

该数据集被分为训练集和测试集。训练集包含3000张图片 — 1000张“正常（无肺炎）”，1000张“肺炎-细菌”，1000张“肺炎-病毒”，都是从各自的组别中随机选取的。其余的图片构成了测试集，因此测试集含有2908张图片 — 576张“正常（无肺炎）”，1777张“肺炎-细菌”，555张“肺炎-病毒”。

CNN与ViT对于“正常（无肺炎）”/“肺炎（细菌或病毒）”的2类分类器的比较

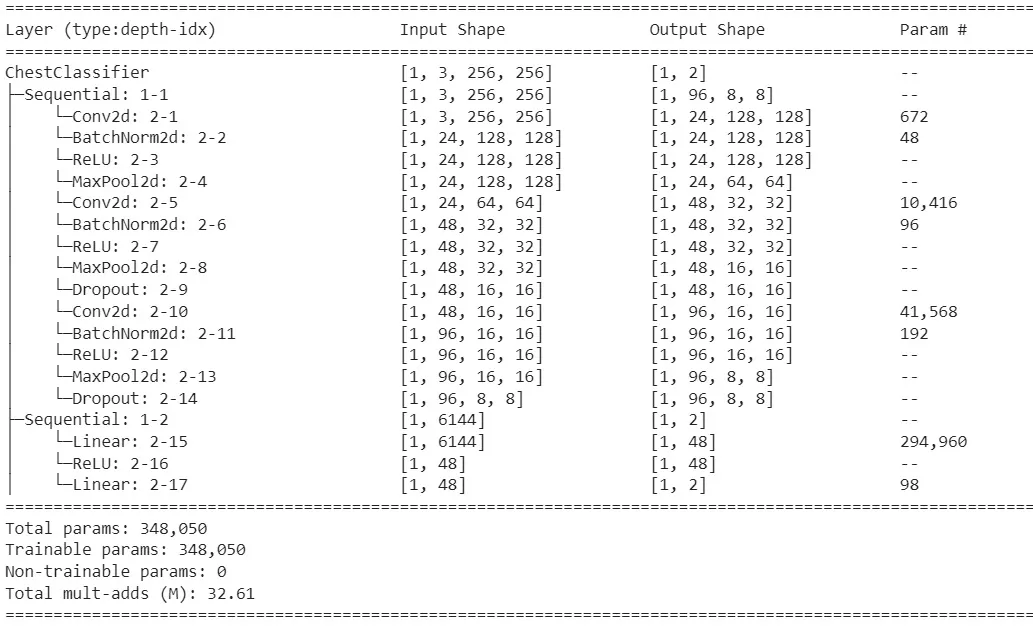

我正在使用X射线数据解决以下任务：创建一个系统，该系统可以确定输入的X射线胸部图像属于类别“正常（无肺炎）”或“肺炎（细菌或病毒）”，即2类分类器，使用ViT。这个模型展现了在此数据集上所有CNN模型中最佳的结果。以下是3个卷积模型的总结：

该模型包含348,050个参数，比ViT模型的参数少得多。注意，对于CNN模型，我使用的是分辨率为256x256的图像。

在这里，我尝试使用在ImageNet-21k数据集上预训练过的ViT模型，并对其进行微调以适用于X光图像。

型号1。ViT 处理输入图像后的“小型”线性分类器。

首先，我尝试最简单的解决方案， 一个线性层，其输入是last_hidden_​​state矩阵中零位置行， 有768个数值的向量。这种最终拟合适用于在ImageNet数据集上的1000个类别的图像分类器。

加载预训练的ViT模型+图像处理器：

from transformers import ViTConfig, ViTModel
from transformers import AutoImageProcessor
image_processor = AutoImageProcessor.from_pretrained("google/vit-base-patch16-224-in21k")
model = ViTModel.from_pretrained("google/vit-base-patch16-224-in21k")

以下代码展示了将初始状态为PIL Image的单个图像经过预处理后，转换成预训练ViT模型的768个值的类标记向量的过程。这个向量是我的线性分类器的输入。

img = <load PIL Image>
inputs = image_processor(img, return_tensors="pt")
with torch.no_grad():
    outputs = model(**inputs)
img = outputs.last_hidden_state
img = img[:, 0, :]

一个经过处理的输入图像批次，其形状为（batch_size, 1, 768），将被发送到以下模型：

class ChestClassifier(nn.Module):
    def __init__(self, num_classes):
        super(ChestClassifier, self).__init__()
        self.num_classes = num_classes
        self.ln = nn.Linear(768, self.num_classes)
    def forward(self, x):
        x = nn.Flatten()(x)
        x = self.ln(x)
        return x

model1 = ChestClassifier(2).to(device)

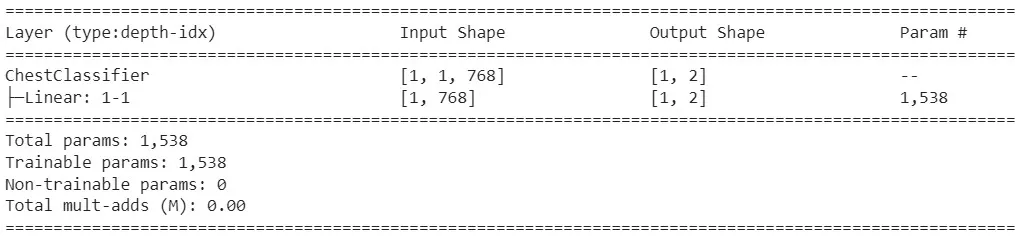

这个模型的摘要：

summary(model=model1, input_size=(1, 1, 768), col_names=['input_size', 'output_size', 'num_params', 'trainable'])

小型分类器模型仅包含1,538个参数。

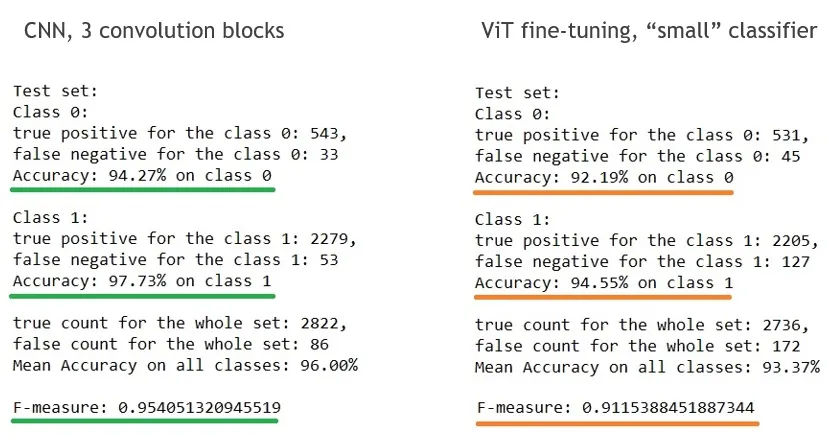

我使用Adam优化器，学习率为0.001。用于训练的有3000张图像，用于测试的有2908张图像。我使训练批次保持平衡（每个类别约有50%的图像）。下方的图片展示了CNN架构的结果对比（这些结果已经获得并在这里呈现），以及上文提到的model1。在下方的结果中，“Class 0”代表“正常（无肺炎）”，而“Class 1”代表“肺炎（细菌或病毒）”。对于这两个模型，我都选择了最佳检查点：

使用“小”线性分类器对ViT模型进行细调的结果显然不如CNN架构的结果。我认为这些结果的原因如下：医疗图像与ViT模型训练时所用的ImageNet数据截然不同，而且我的“小”线性分类器的可训练参数数量不足以使迁移学习的结果优于CNN模型的结果。

如何改进模型呢？首先，没有什么能阻止我在细调分类器时使用完整的预训练patch-positional状态——即ViT输出的完整last_hidden_state。其次，我可以尝试一个更复杂的分类器模型，它具有更多的可训练参数。

模型2。ViT 处理输入图像后的“大型”线性分类器。

与模型1相比，我改变了输入PIL图像的预处理，以获得预训练ViT模型的完整转置last_hidden_state矩阵。这个矩阵构成了我的分类器模型的输入。

img = <load PIL Image>
inputs = image_processor(img, return_tensors="pt")
with torch.no_grad():
    outputs = model(**inputs)
img = outputs.last_hidden_state.permute(0, 2, 1)
img = img.squeeze()

一个批次处理后的输入图像，形状为 (batch_size, 768, 197) 被发送到以下模型：

class ChestClassifierL(nn.Module):
    def __init__(self, num_classes):
        super(ChestClassifierL, self).__init__()
        self.num_classes = num_classes
        self.ln1 = nn.Linear(197, 256)
        self.relu = nn.ReLU(inplace=True)
        self.ln2 = nn.Linear(768*256, self.num_classes)
    def forward(self, x):
        x = self.ln1(x)
        x = self.relu(x)
        x = nn.Flatten()(x)
        x = self.ln2(x)
        return x
model2 = ChestClassifierL(2).to(device)

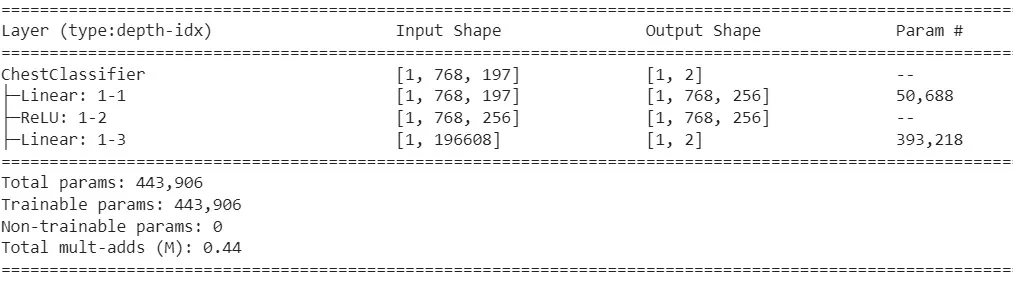

这个模型的总结：

summary(model=model2, input_size=(1, 768, 197), col_names=['input_size', 'output_size', 'num_params', 'trainable'])

"Large"分类器模型包含443,906个参数。

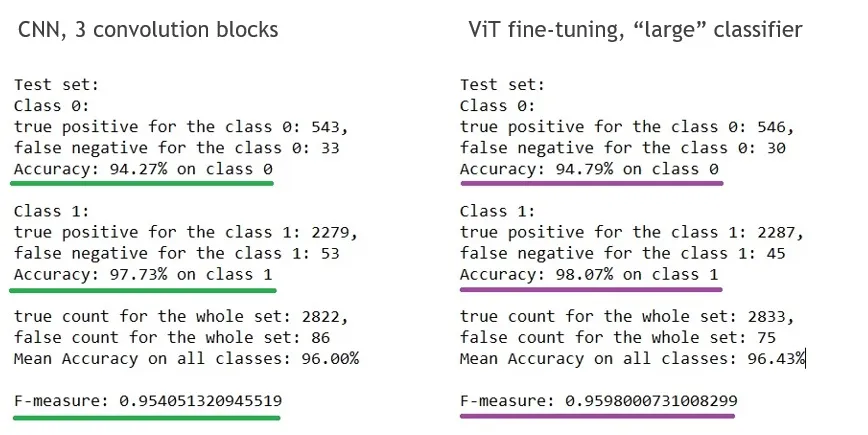

我使用Adam优化器，学习率=0.001。下面的图片展示了CNN架构的结果比较（它们已被获得并在此呈现）以及上述的model2。在下面的结果中，“Class 0”表示“正常（无肺炎）”，而“Class 1”表示“肺炎（细菌或病毒）”。对于这两个模型，我都选择了最佳的检查点：

使用“大”分类器进行ViT微调显示出比CNN更好的性能！这个结果的原因不仅仅是可训练参数数量的增加，而且考虑了整个补丁位置信息。分割概念对于医疗图像很重要，因为它们可能包含对特定问题特别的异常区域。

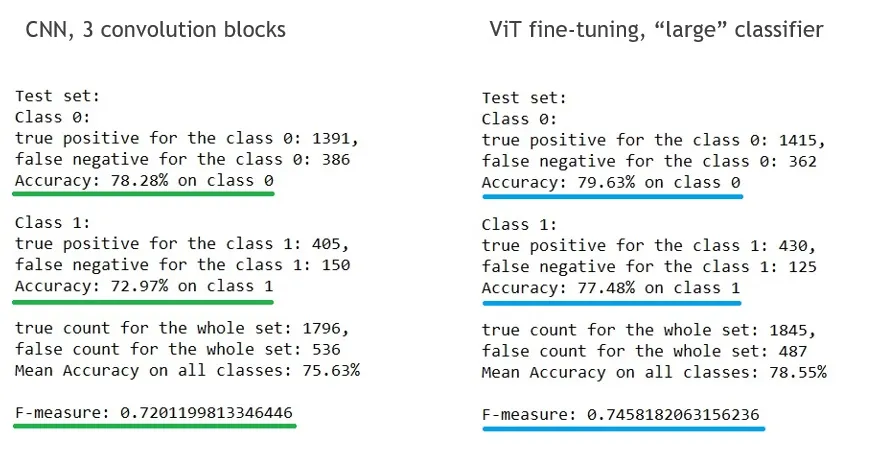

下面我展示了使用ViT在另一种分类器上的积极趋势——不同种类肺炎的分类器：“肺炎-细菌”和“肺炎-病毒”。我在训练集中有1000张“肺炎-细菌”的图片加上1000张“肺炎-病毒”的图片，并使用1777张“肺炎-细菌”的图片加上555张“肺炎-病毒”的图片进行测试。因此，训练集包含2000张图片，测试集包含2332张图片。我比较了相同的CNN架构，它有3个卷积块，以及与上面的分类器“正常（无肺炎）”/“肺炎（细菌或病毒）”相同的ViT加model2组合。在下面的结果中，“Class 0”表示“肺炎细菌”，“Class 1”表示“肺炎病毒”。对于这两个模型，我都选择了最佳的检查点：

模型3。微调 ViT 以实现自定义输入分辨率。

在上面讨论的所有例子中，我比较了在256x256分辨率输入图像上训练的CNN模型结果与ViT微调结果，其中ViT预训练模型要求输入图像具有224x224分辨率。在这篇文章中，我找到了在更高分辨率上进行迁移学习的解决方案：预训练模型的输出大小应该根据更高分辨率的嵌入位置改变，之后应该发送给模型进行新分辨率的微调。一个224x224的图像有196个补丁，ViT的最后隐藏状态分辨率是197x768。一个256x256的图像有256个补丁，ViT的最后隐藏状态分辨率应该是257x768。所以，为了对输入分辨率256x256的ViT进行微调，我需要将最后隐藏状态矩阵的分辨率调整为257x768，然后继续用这个矩阵进行训练。

让我们在实践中尝试一下。PIL图像的输入预处理将是以下步骤：

img = <load PIL Image>
inputs = image_processor(img, return_tensors="pt")
with torch.no_grad():
    outputs = model(**inputs)
img = outputs.last_hidden_state.permute(0, 2, 1)
# new patch-position embeddings resolution
img = transforms.Resize((768, 257))(img)
img = img.squeeze()

已处理的输入图片批次以形状 (batch_size, 768, 257) 被发送到以下模型：

class ChestClassifierL256(nn.Module):
    def __init__(self, num_classes):
        super(ChestClassifierL256, self).__init__()
        self.num_classes = num_classes
        self.ln1 = nn.Linear(257, 256)
        self.relu = nn.ReLU(inplace=True)
        self.ln2 = nn.Linear(768*256, self.num_classes)
    def forward(self, x):
        x = self.ln1(x)
        x = self.relu(x)
        x = nn.Flatten()(x)
        x = self.ln2(x)
        return x
model3 = ChestClassifierL256(2).to(device)

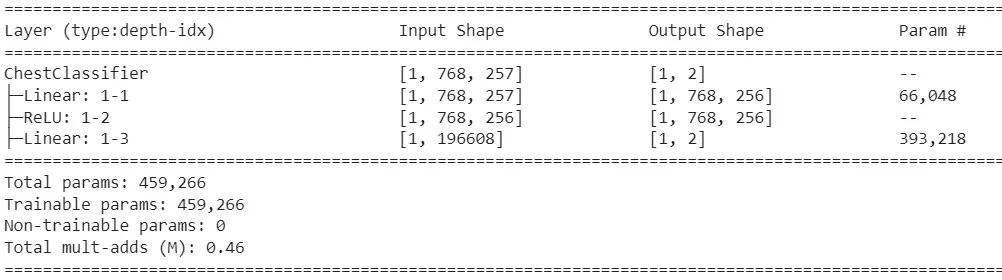

这个模型的总结是：

summary(model=model3, input_size=(1, 768, 257), col_names=['input_size', 'output_size', 'num_params', 'trainable'])

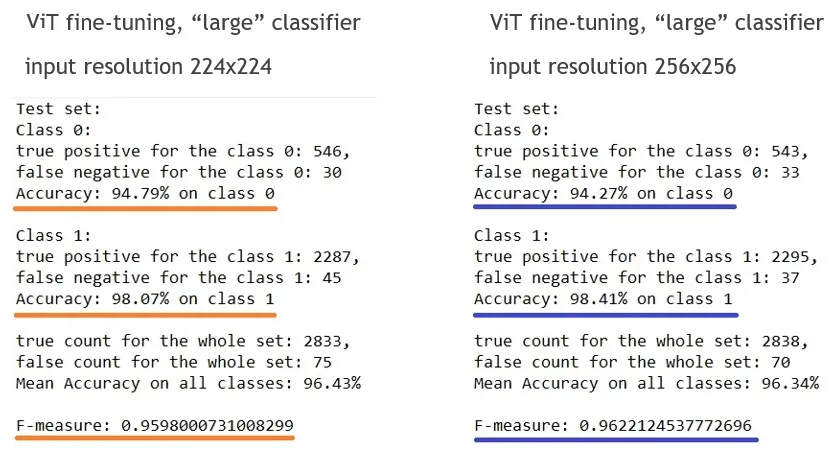

我尝试了用于二分类的模型3：“正常（无肺炎）”/“肺炎（细菌或病毒）”。下图展示了模型2输入分辨率为224x224的结果与模型3输入分辨率为256x256的结果对比。在结果中，“类别0”代表“正常（无肺炎）”，而“类别1”代表“肺炎（细菌或病毒）”。对于这两个模型，我都选择了最佳的检查点：

解析度变更的结果在与224x224分辨率相去甚远的情况下更加显著。

结论

对ViT（Vision Transformer）推理和精调模型的适当组合，即使在如医学图像这样特定的数据集上，也可能提高分类器的性能。
