本文的重点是视觉变换器（ViT）及其在语义分割问题上的实际应用。我将再次讨论磁共振图像上异常区域的分割任务。我已经使用 U-Net 解决了这一任务，并在此进行了讨论。此外，我还在这里介绍了在包含医学图像的自定义数据集上使用 ViT 进行图像分类的解决方案。

ViT 的基本特征如下：

• ViT 架构基于将图像表示为一组斑块。图像补丁是不重叠的图像块。每个区块都有一个嵌入向量，该向量最初由包含在该区块中的图像像素形成。

• 变换器编码器是 ViT 的主要部分，它根据图像的类别隶属关系来训练图像块之间的相似性。它包含一系列线性层、归一化层和激活层。

• 在大型数据集（如 ImageNet21K）上预先训练好的 ViT 模型可用于在自定义数据集上进行迁移学习，经过微调的模型表现出良好的性能。

U-Net 的基本特征如下：

• U-Net 由两部分组成： 编码器和解码器。编码器包含一系列特征提取和图像缩减块。解码器与编码器对称出现，并重建图像分辨率。
• U-Net 是 CNN 中用于医学图像语义分割的最佳架构之一。

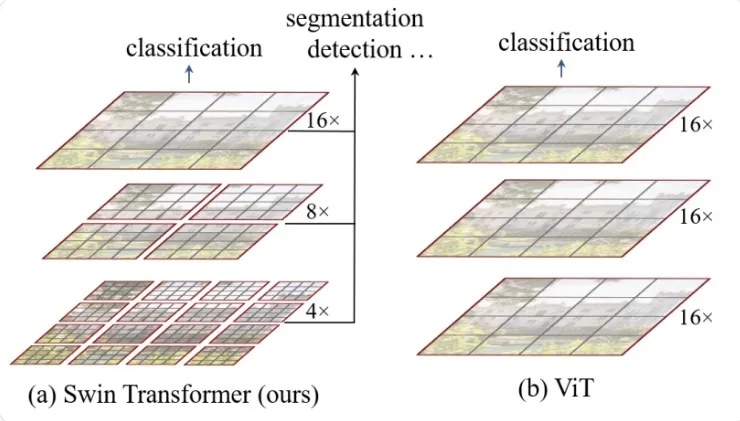

在我的系统中，我使用 Hugging Face 的 Swin Transformer V2 作为分割编码器。Swin Transformer - 使用移位窗口的分层视觉变换器，包含 4 个阶段的编码器处理嵌入补丁。初始补丁大小为 4x4 像素。在每个编码器阶段，通过合并前一阶段较小补丁的嵌入，补丁的分辨率会提高两倍。这意味着，以补丁表示的图像空间分辨率在每个后续阶段都会降低两次。下图（来自 Hugging Face 文档）显示了 Swin Transformer 的高级架构：

Swin Transformer 训练了多个分割模型，包括一个在 ImageNet21K 数据集（约 1,400 万张图片）上训练的大型模型。完整的分割管道包括编码器和解码器。Hugging Face 中的 Swin Transformer 编码器用于对自定义数据集进行微调。换句话说，我使用预先训练好的 Swin Transformer 大型模型作为编码器，并实现和训练我自己的解码器，从而在我的数据集上建立一个完整的语义分割系统。

Hugging Face的 Swin Transformer V2：深入内部

让我们使用以下代码块来看看 Hugging Face 的 Swin Transformer V2 模型：

安装：

!pip install torchvision
!pip install torchinfo
!pip install -q git+https://github.com/huggingface/transformers.git

导入：

from PIL import Image
from torchinfo import summary
import torch

安装 Google 驱动器（用于 Google Colab）：

from google.colab import drive
drive.mount('/content/gdrive')

Cuda 设备设置：

device = torch.device('cuda') if torch.cuda.is_available() else torch.device('cpu')'cuda') if torch.cuda.is_available() else torch.device('cpu')

加载大型预训练模型（在 ImageNet21K 上训练）：

from transformers import AutoImageProcessor, Swinv2Model
image_processor = AutoImageProcessor.from_pretrained("microsoft/swinv2-large-patch4-window12-192-22k")
model = Swinv2Model.from_pretrained("microsoft/swinv2-large-patch4-window12-192-22k")

image_processor 定义了一组应用于输入图像的变换，输入图像最初为 PIL 图像：

ViTImageProcessor {
  "_valid_processor_keys": ["_valid_processor_keys": [
    "images",
    "do_resize",
    "size",
    "resample",
    "do_rescale",
    "rescale_factor",
    "do_normalize",
    "image_mean",
    "image_std",
    "return_tensors",
    "data_format",
    "input_data_format"
  ],
  "do_normalize": true,
  "do_rescale": true,
  "do_resize": true,
  "image_mean": [
    0.485,
    0.456,
    0.406
  ],
  "image_processor_type": "ViTImageProcessor",
  "image_std": [
    0.229,
    0.224,
    0.225
  ],
  "resample": 3,
  "rescale_factor": 0.00392156862745098,
  "size": {
    "height": 192,
    "width": 192
  }
}

输入的 PIL 图像转换为火炬张量，调整为 192x192 的图像分辨率，并进行归一化处理。

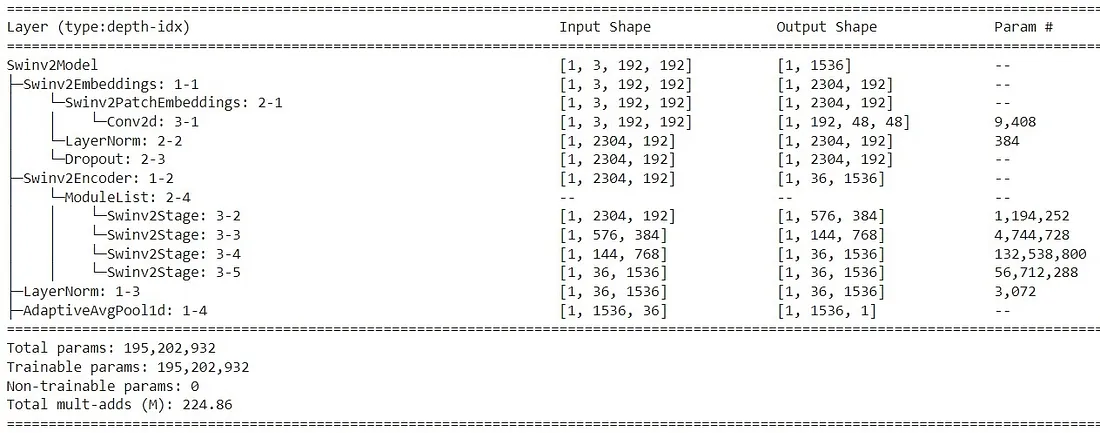

模型总结：

summary(model=model, input_size=(1, 3, 192, 192), col_names=['input_size', 'output_size', 'num_params', 'trainable'])1, 3, 192, 192), col_names=['input_size', 'output_size', 'num_params', 'trainable'])

这是一个大型模型，包含超过 1.95 亿个参数。

调用

model.eval()eval()

以查看模型包含的所有图层。

Swin Transformer V2 模型的组成部分如下：

• 补丁嵌入层：对于分辨率为 192x192 的输入图像，形成 2034=48*48 个大小为 4x4 的补丁。每个补丁形成一个长度为 192 的线性投影向量。
• 4 个编码器阶段。每个阶段都训练多头自注意。每个阶段以像素为单位的补丁大小增加两次（补丁嵌入合并）。每个阶段两次降低图片的像素分辨率。

• 对编码器输出进行归一化处理，生成编码器的最后隐藏状态。

• 对 last_hidden_state 张量进行平均池化，生成由类嵌入组成的池化输出向量。


让我们一步步看看它是如何工作的。

加载任何图像，并用图像处理器对其进行预处理：

import requests
url = "http://images.cocodataset.org/val2017/000000039769.jpg"
image = Image.open(requests.get(url, stream=True).raw)

inputs = image_processor(image, return_tensors="pt")

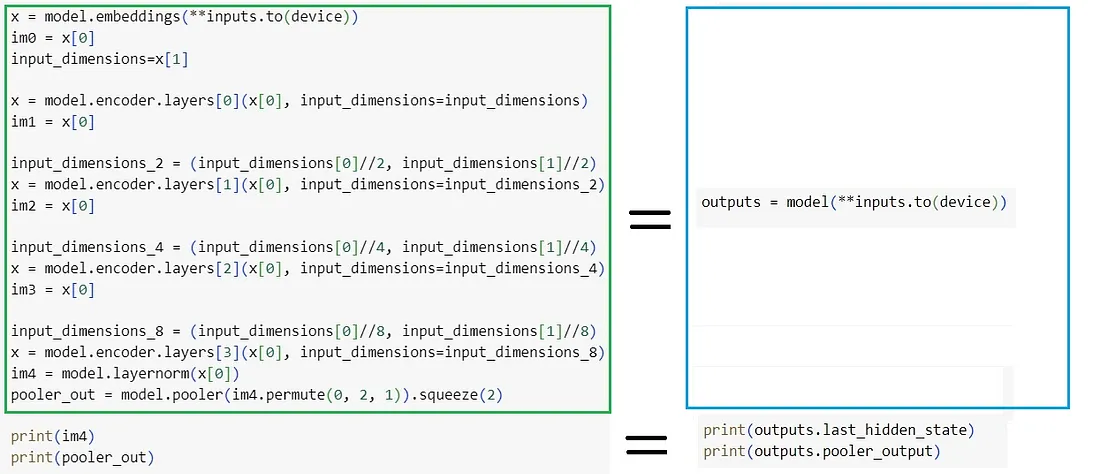

输入被发送到 Swin Transformer V2 模型。下图说明，按顺序调用 Swin Transformer V2 的各个部分（如左图所示）相当于调用整个模型（如右图所示）：

查看每个编码器级的输出：

print(im0.shape)
print(im1.shape)
print(im2.shape)
print(im3.shape)
print(im4.shape)

我们可以看到以下形状：

im0 -> torch.Size([1, 2304, 192]) -> 2304=48*48 - 补丁数，192 - 补丁嵌入长度

im1 -> torch.Size([1, 576, 384]) -> 576=24*24 - 补丁数，384 - 补丁嵌入长度

im2 -> torch.Size([1, 144, 768]) -> 144=12*12 - 补丁数，768 - 补丁嵌入长度

im3 -> torch.Size([1, 36, 1536]) -> 36=6*6 - 补丁数，1536 - 补丁嵌入长度

im4 -> torch.Size([1, 36, 1536]) -> 36=6*6 - 补丁数，1536 - 补丁嵌入长度

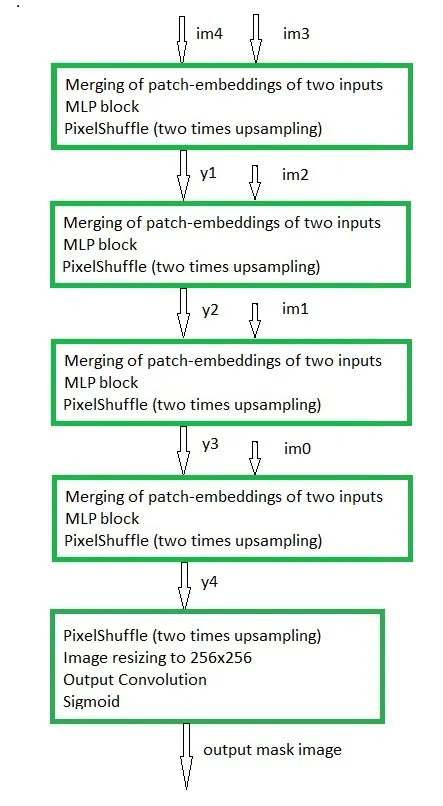

这些来自 Swin Transformer V2 预训练大型模型的输出成为我的解码器模型的输入。我对解码器进行训练，以获得大脑 MRI 异常区域的分割掩码。下面的流程图显示了解码器的高级架构：

请注意，上述流程图最后一块中的 "图像大小调整为 256x256 "是普通解码器流程图中的自定义元素： 我使用 256x256 的图像分辨率来处理脑部 MRI 和分割掩码图像。

我使用 Swin Transformer V2 在大脑 MRI 上实现语义分割系统。变换器与 U-Net

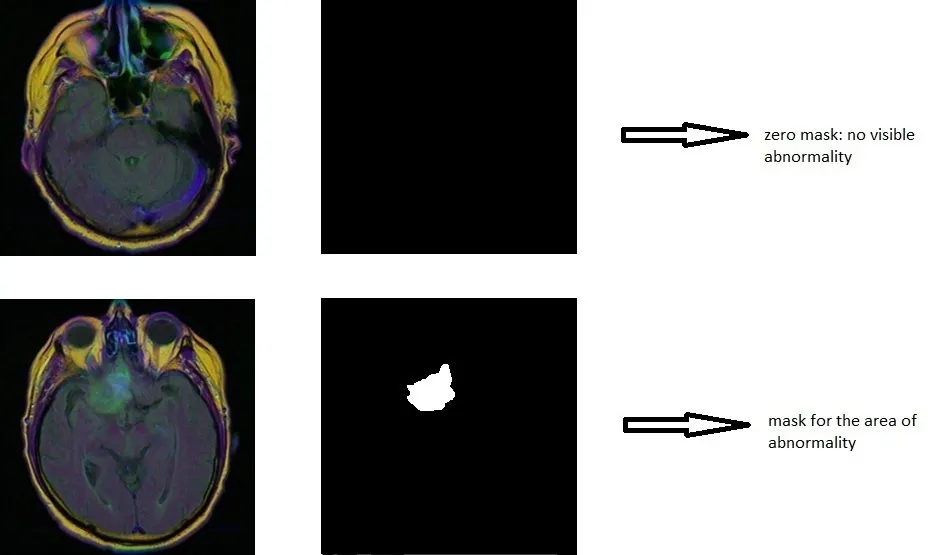

让我们回到大脑核磁共振成像的语义分割任务。我使用的是 Kaggle 的大脑 MRI 数据集。该数据集包含 110 名患者的数据：一组带有脑切片的核磁共振成像，以及一组带有每位患者异常区域遮罩的相应图像。下图显示了 "脑切片图像 + 带掩膜图像 "对的示例：

在数据集中，每个人的 "大脑切片图像 + 掩膜图像 "对数从 20 对到 88 对不等。整个数据集包含 3935 对图像：2556 对为零掩码，1379 对为非零掩码的异常区域。

我使用 Swin Transformer V2 阶段（IM0、IM1、IM2、IM3、IM4 - 见图 1）的输出作为解码器的输入，实现并训练解码器模型。我使用 PyTorch 来实现该模型，并按照图 2 中的流程图来实现。

下面的代码显示了一幅图像的预处理过程，该图像最初是以 PIL 图像的形式从预训练的 Swin Transformer V2 模型阶段转换成 im0、im1、im2、im3、im4 张量。下面代码中的变量模型是在 ImageNet21K Swin Transformer V2 模型上加载的预训练模型（见上一节中的代码块）：

img = <load PIL Image>
img = image_processor(images=img, return_tensors="pt")"pt")
x = model.embeddings(**img)
input_dimensions=x[1]
im0 = x[0].detach().squeeze()
x = model.encoder.layers[0](x[0], input_dimensions=input_dimensions)
im1 = x[0].detach().squeeze()
x = model.encoder.layers[1](x[0], input_dimensions=(input_dimensions[0]//2, input_dimensions[1]//2))
im2 = x[0].detach().squeeze()
x = model.encoder.layers[2](x[0], input_dimensions=(input_dimensions[0]//4, input_dimensions[1]//4))
im3 = x[0].detach().squeeze()
x = model.encoder.layers[3](x[0], input_dimensions=(input_dimensions[0]//8, input_dimensions[1]//8))
x = model.layernorm(x[0])
im4 = x.detach().squeeze()

注：我使用 squeeze() 来移除单个图像的批次尺寸，因为我认为它将被发送到 torch-DataLoader 中，而 torch-DataLoader 会为图像批次添加批次尺寸。

只有转换为 torch 张量和调整大小才会应用于遮罩图像。数据装载器中的 5 个输入张量批次将被发送到以下模型：

class Up_Linear(nn.Module):
    def __init__(self, in_ch, size, coef=1):
        super(Up_Linear, self).__init__()
        self.shuffle = nn.PixelShuffle(upscale_factor=2)
        n_ch = int(coef * in_ch)

        self.ln = nn.Sequential(
            nn.Linear(in_ch * 2, n_ch),
            nn.ReLU(inplace=True),
            nn.Linear(n_ch, in_ch * 2),
            nn.ReLU(inplace=True),
        )

        self.size = size
    def forward(self, x1, x2):
        x = torch.cat((x1, x2), 2)
        x = self.ln(x)
        x = x.permute(0, 2, 1)
        x = torch.reshape(x, (x.shape[0], x.shape[1], self.size, self.size))
        x = self.shuffle(x)
        x = torch.reshape(x, (x.shape[0], x.shape[1], self.size*self.size*4))
        x = x.permute(0, 2, 1)
        return x
class MRI_Seg(nn.Module):
    def __init__(self):
        super(MRI_Seg, self).__init__()
        self.ups3 = Up_Linear(1536, 6, 1)
        self.ups2 = Up_Linear(768, 12, 1)
        self.ups1 = Up_Linear(384, 24, 2)
        self.ups0 = Up_Linear(192, 48, 3)
        self.shuffle = nn.PixelShuffle(upscale_factor=2)
        self.out = nn.Sequential(
            nn.Conv2d(24, 1, kernel_size=1, stride=1),
            nn.Sigmoid()
        )
    def forward(self, x0, x1, x2, x3, x4):
        x = self.ups3(x4, x3)
        x = self.ups2(x, x2)
        x = self.ups1(x, x1)
        x = self.ups0(x, x0)
        x = x.permute(0, 2, 1)
        x = torch.reshape(x, (x.shape[0], x.shape[1], 96, 96))
        x = self.shuffle(x)
        x = transforms.Resize((256, 256))(x)
        x = self.out(x)
        return x

net = MRI_Seg().to(device)

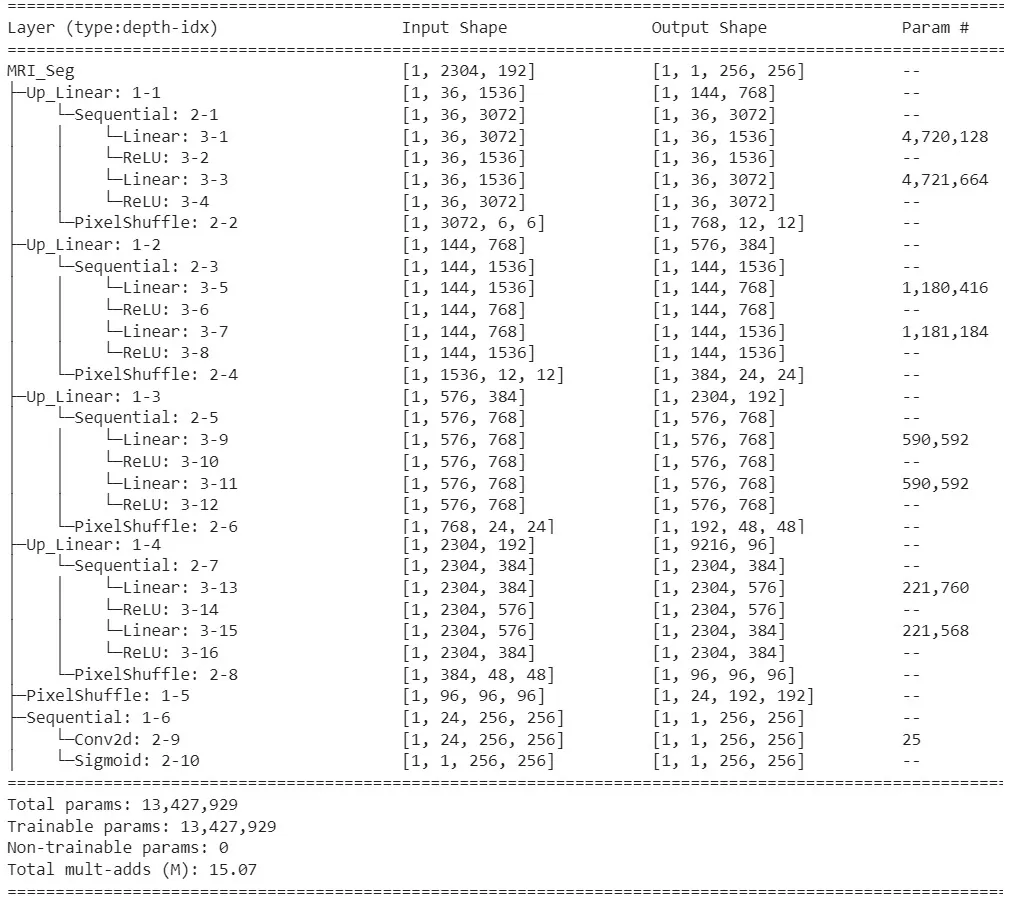

该模型总结：

summary(model=net, input_size=[(1, 2304, 192), (1, 576, 384), (1, 144, 768), (1, 36, 1536), (1, 36, 1536)], col_names=['input_size', 'output_size', 'num_params', 'trainable'])1, 2304, 192), (1, 576, 384), (1, 144, 768), (1, 36, 1536), (1, 36, 1536)], col_names=['input_size', 'output_size', 'num_params', 'trainable'])

该模型包含 1,300 多万个可训练参数（如 U-Net 模型）。

我使用二元交叉熵损失函数来训练我的模型，以建立更接近标签（掩码）图像的掩码。我使用 Adam 优化器，学习率为 0.0001。我使用 IoU（Intersection over Union）和 Dice 指标作为质量度量：IoU = 1 和 Dice = 1 意味着理想的质量。请注意，在包括图片在内的所有结果中，我都使用了由训练有素的模型生成的带阈值应用的分割掩码：如果掩码像素值小于 0.5，则将其设置为 0，否则将其设置为 1。

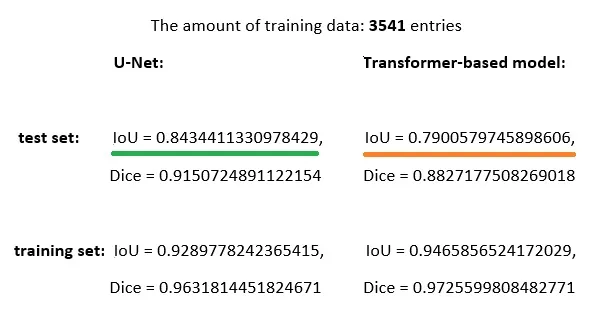

下图显示了 U-Net 架构（在此获得并展示）和 MRI_Seg 模型（上图）的结果对比。对于这两个模型，我都选择了在测试集上显示最佳结果的检查点。在对 U-Net 和基于 Transformer 的模型进行性能评估时，我使用了从训练集中随机抽取的 550 个条目和测试集中包含的全部 394 个测试条目（两个模型使用了相同的训练集和测试集）：

我们可以看到，基于变换器的分割模型的性能明显低于 U-Net 模型。我曾尝试改变解码器架构和可训练参数的数量，但并没有提高性能。

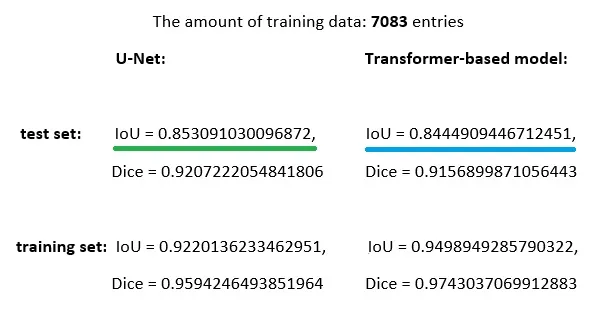

我将水平翻转（改变图像的左右两侧）应用于核磁共振成像和遮盖图像，创建了一个数据集，其图像数量比源数据集增加了一倍。现在，我使用这个增强数据集来训练基于 Transformer 的模型。下图显示了 U-Net 架构（已获得并在此展示）和 MRI_Seg 模型（上图）在增强数据集上的结果对比。对于这两个模型，我都选择了在测试集上显示最佳结果的检查点。在对 U-Net 和基于 Transformer 的模型进行性能评估时，我使用了从训练集中随机抽取的 550 个条目和包含在测试集中的所有 787 个测试条目（两个模型使用了相同的训练集和测试集）：

我们可以看到，在增强数据集上训练的基于 Transformer 的分割模型的性能有了显著提高，已接近 U-Net 模型的性能。

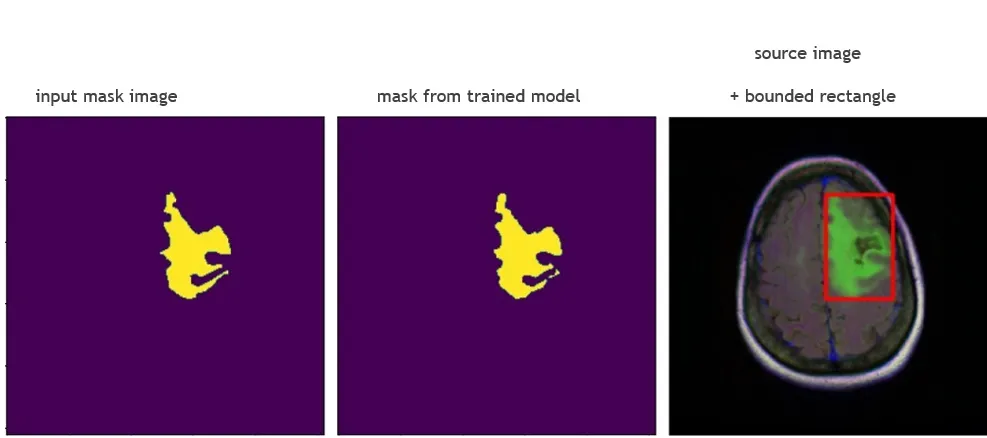

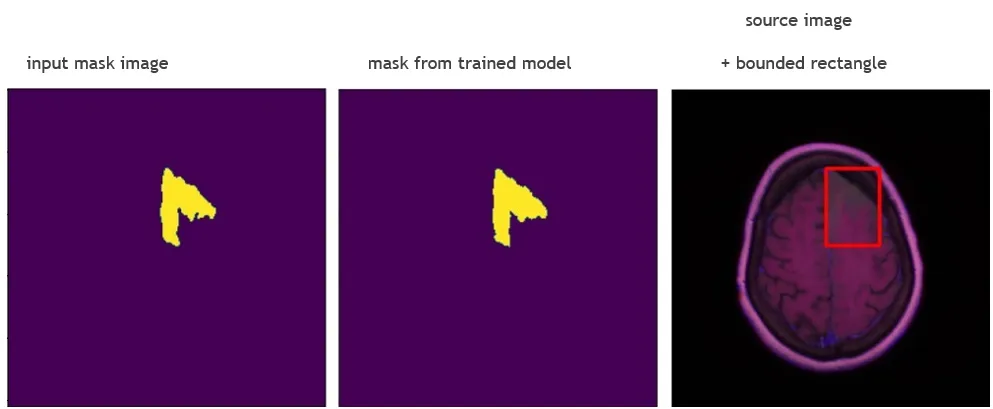

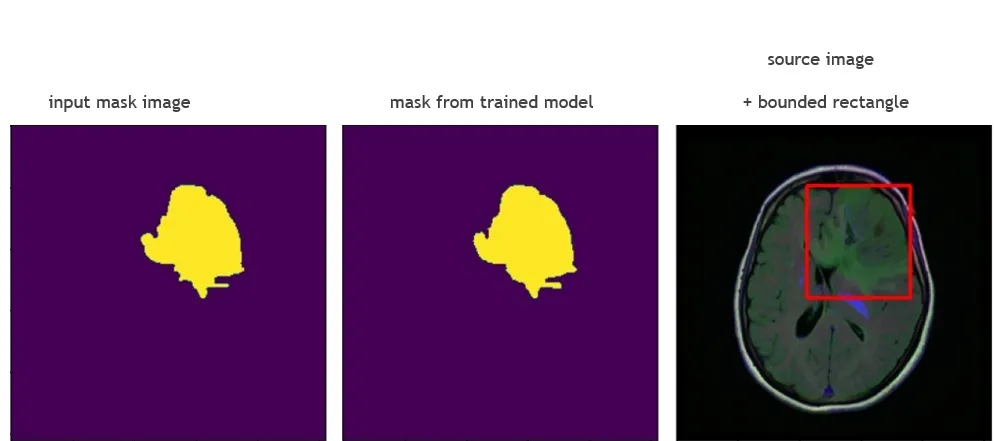

下图显示了基于 Transformer 训练的模型在测试图像上的工作结果。

结论

• Swin Transformer V2 高级架构允许使用 U-Net 模型的概念为语义分割系统实现自定义解码器。
• 自定义数据集的大小应足够大（约 10K）。在这种情况下，基于 Transformer 的语义分割系统性能良好。

• 基于 Transformer 的语义分割系统能够获得接近 U-Net 等最佳分割模型的性能。
