可解释性是人工智能模型的关键主题之一。近来复杂的人工智能往往是黑箱算法，人类很难理解人工智能为什么会产生这些结果。最近，有一篇论文《CLIP Surgery for Better Explainability with Enhancement in Open-Vocabulary Tasks》，主要介绍了 CLIP 的可解释性技术。这篇论文展示了 CLIP 强大的可解释性。因此，我将在本博客中介绍 CLIP_Surgery 的架构及其应用。

快速回顾 CLIP

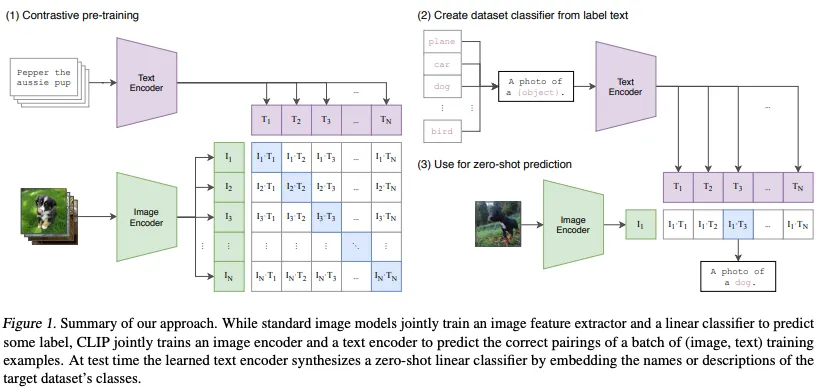

CLIP 是 OpenAI 开发的改变游戏规则的人工智能之一。得益于其独特的架构，它能够实现零镜头图像分类。其架构如下所示。

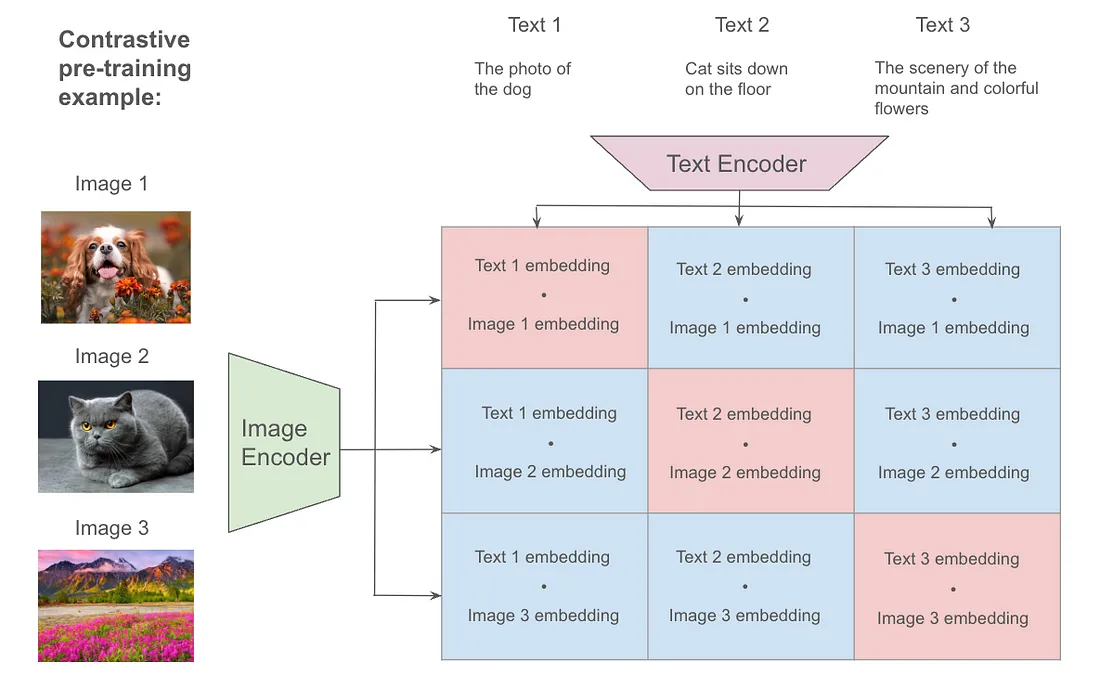

CLIP 具有图像和文本编码器，用于创建图像和文本嵌入。训练数据是图像和文本对，例如一张狗的图像和文本 “狗的照片”。如果图像和文本是一对，它将利用对比预训练来对齐图像和文本嵌入，如果不是一对，则不对齐。为了直观地理解，我们来看看下面的例子。在这个例子中，我们使用了三对图像和文本（上图中的 N = 3）。

图像和文本编码器的输出嵌入维度始终为（1，512）。在本例中，图像和文本嵌入的维数分别为（3, 512）。利用嵌入式的余弦相似度，我们可以计算出相似度矩阵，如上图所示。在对比预训练中，CLIP 利用该相似性矩阵对匹配的配对（= 对角线元素）进行对齐，以获得相似性，而其他配对（= 其他元素）则获得不相似性。具体来说，论文中的伪代码过程如下：

# image_encoder - ResNet or Vision Transformer
# text_encoder - CBOW or Text Transformer
# I[n, h, w, c] - minibatch of aligned images
# T[n, l] - minibatch of aligned texts
# W_i[d_i, d_e] - learned proj of image to embed
# W_t[d_t, d_e] - learned proj of text to embed
# t - learned temperature parameter
# extract feature representations of each modality
I_f = image_encoder(I) #[n, d_i]
T_f = text_encoder(T) #[n, d_t]
# joint multimodal embedding [n, d_e]
I_e = l2_normalize(np.dot(I_f, W_i), axis=1)
T_e = l2_normalize(np.dot(T_f, W_t), axis=1)
# scaled pairwise cosine similarities [n, n]
logits = np.dot(I_e, T_e.T) * np.exp(t)
# symmetric loss function
labels = np.arange(n)
loss_i = cross_entropy_loss(logits, labels, axis=0)
loss_t = cross_entropy_loss(logits, labels, axis=1)
loss = (loss_i + loss_t)/2

在计算出图像和文本嵌入的余弦相似度后，他们应用交叉熵损失，使相似度矩阵中的对角线元素为 1，其他元素为 0。作者将这种计算方法称为对比损失。CLIP 仅通过这种对比损失进行训练。

零镜头分类的过程如下。首先，我们输入 n 个候选文本，得到维数为 (n, 512) 的嵌入。然后，我们计算目标图像嵌入和候选文本嵌入之间的相似度。最后，我们可以选择相似度最高的候选文本作为一类。是不是很简单？

程序简单直观，但我们需要用数百万张图像和文本对以及数百个 GPU 来训练 CLIP。从最初的论文来看，他们使用了 32,768 个非常大的迷你批量，在 592 个 V100 GPU 上花了 18 天时间进行训练。因此，许多公司将该模型作为基础模型，而不是从头开始训练。

CLIP Surgery 算法解析

开发 CLIP Surgery 算法主要是为了增强 CLIP 结果的可解释性。令人惊讶的是，CLIP Surgery 可以在不进行任何额外训练的情况下将标签对应的激活图可视化。由于其良好的激活图可视化能力，这项技术可以应用于分割任务的基础模型--“分割任何事物”（Segmentation Anything）。

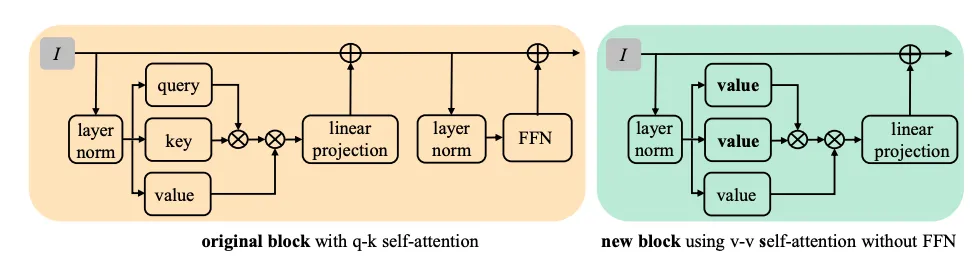

作者对注意力层进行了彻底检查，以实现无需训练的良好可解释性。请参见下图。

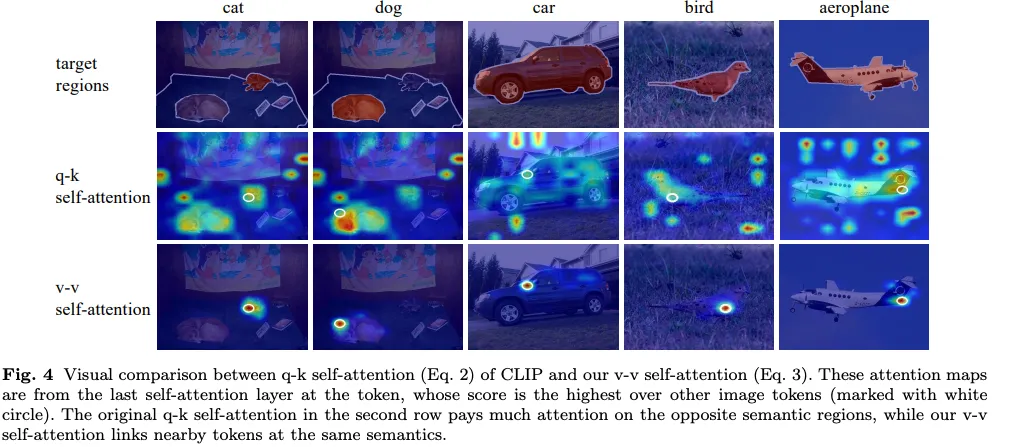

左侧显示的是原始 CLIP 的注意层，右侧显示的是 CLIP 手术的注意层。他们明确指出，查询键自我注意会激活与标签相对应的语义区域。另一方面，价值-价值自我注意只能关注语义区域。这意味着什么？下图显示了查询键自我注意和价值-价值自我注意的激活图可视化。

如图所示，查询关键字自我关注除了可视化目标标签区域外，还可视化无关区域。反之，值-值自我关注则可以关注相应的目标标签区域。根据实验，查询键自关注可能会导致特征图混淆。需要注意的是，这一事实只是启发式的，并没有通过数学定理推导出来。

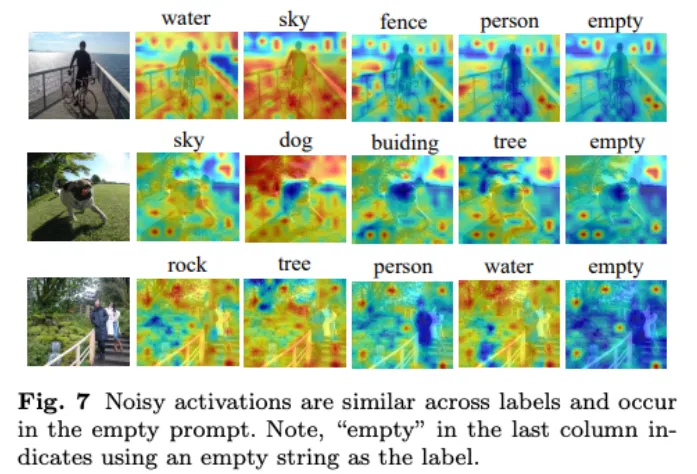

此外，他们还发现激活图在所有标签中都有冗余特征。请看下图。

可以看到，冗余区域出现在所有标签的相同位置。因此，他们想到了通过去除所有标签中的共同激活区域来去除冗余特征。

他们是如何做到这一点的呢？具体来说，正式的实现方法如下。

# weights to restrain influence of obvious classes on others
# (batch_size, 1, 512) @ (the number of labels, 512).T = (batch_size, 1, the number of labels)
prob = image_features[:, :1, :] @ text_features.t()
# prob has (batch_size, 1, the number of labels)
prob = (prob * 2).softmax(-1)
# w has (batch_size, 1, the number of labels)
w = prob / prob.mean(-1, keepdim=True)
# element-wise multiplied features
# b is batch_size
# n_t is the number of labels
# n_i is the number of tokens (=197)
# c is the feature dimension (=512)
b, n_t, n_i, c = image_features.shape[0], text_features.shape[0], image_features.shape[1], image_features.shape[2]
# feats has (batch_size, n_i, n_t, c)
feats = image_features.reshape(b, n_i, 1, c) * text_features.reshape(1, 1, n_t, c)
feats *= w.reshape(1, 1, n_t, 1)
# redundant_feats has (batch_size, n_i, n_t, c)
redundant_feats = feats.mean(2, keepdim=True) # along cls dim
feats = feats - redundant_feats
# sum the element-wise multiplied features as cosine similarity
# similarity has (batch_size, n_i, n_t)
similarity = feats.sum(-1)

为了更好地说明，我在代码中添加了每次计算的尺寸大小转换。现在，让我们一步一步来理解它。

第一个步骤是计算权重向量，以保持每个类别的影响力相等。首先，我们从图像嵌入中提取类标记。在转换器架构中，类别标记是标记维度中的第一个。请注意，类别标记应该包含所有其他标记的信息（如果你对 Vision Transformer 不熟悉，可以参考本博客 [5]）。然后，我们计算余弦相似度，得到相似度矩阵。接着，我们将相似性矩阵的值转换为沿标签维度的概率，得到权重矩阵。

在第二部分，我们计算除冗余特征外的特征矩阵。首先，我们计算图像和文本嵌入的元素特征矩阵。直观地说，如上图所示，跨标签的激活区域在该图中将具有更高的值。因此，我们可以通过计算各标签的平均值，从特征矩阵中得到冗余特征。从原始特征矩阵中减去冗余特征后，我们就可以得到纯特征矩阵。

最后，我们通过沿特征维度对特征矩阵求和，得到相似性矩阵。

为了实现特征图的可视化，我们需要对相似性矩阵进行归一化、重塑和插值处理，使其与输入图像的大小相匹配。

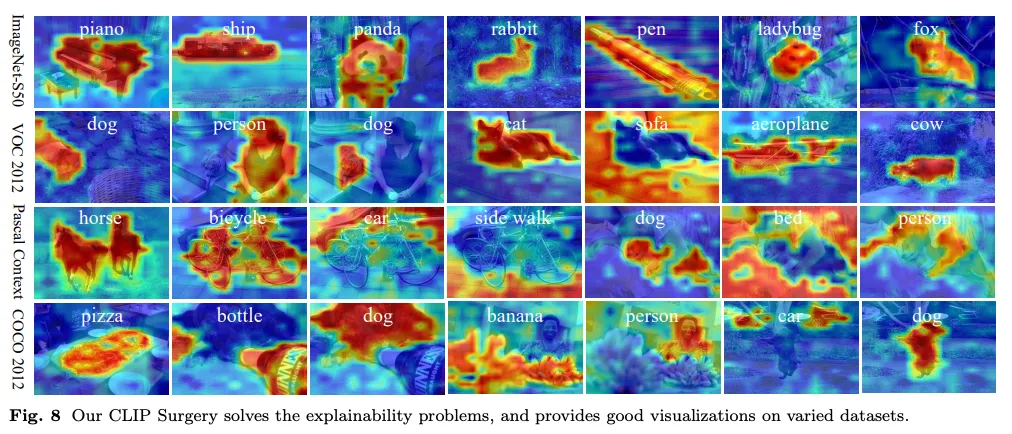

可以看到，它可以捕捉到与标签相对应的语义区域。你可以感受到这种可视化是多么强大。

至此，我们已经了解了 CLIP Surgery 的详细算法。在最后一节，我们将检验它在真实世界数据中的能力及其应用。

应用： 检查真实世界数据的能力和 “什么都有可能 ”分段的点提供者

在最后一部分，我将引导大家了解 CLIP Surgery 在真实世界数据和 Segment Anything (SAM) 中的应用。让我们深入了解它们！

环境设置

第一步，你需要设置一个环境。我使用的是 ubuntu20.04、cuda11.7 和 Python3.10 环境。首先，我使用 conda 创建了虚拟环境。

conda create --name sam python==3.10 -y
conda activate sam
conda install pip
## optional: To avoid install libraries on the local environment,
## check the which pip will be used to store libraries
which pip
# I use /opt/conda/envs/sam/bin/pip in my enviornment.

接下来，你需要按照官方说明安装 Pytorch 和 torchvision。你可以根据自己的环境安装相应的版本。例如，下面的命令就是我的情况。

conda install pytorch torchvision torchaudio pytorch-cuda=11.8 -c pytorch -c nvidia

然后，你需要使用以下命令安装 SAM 资源库和模型权重。

pip install git+https://github.com/facebookresearch/segment-anything.git
wget https://dl.fbaipublicfiles.com/segment_anything/sam_vit_h_4b8939.pth

你还需要安装 CLIP Surgery 软件仓库。

git clone https://github.com/xmed-lab/CLIP_Surgery.git

最后，你需要安装几个软件包。你可以通过 pip 安装它们，格式为 “pip install <library>”。

tqdm==4.66.5
ftfy==6.2.3
matplotlib
opencv-python
regex

现在，你已经完成了环境设置。

Flickr30k 数据集的 CLIP Surgery能力

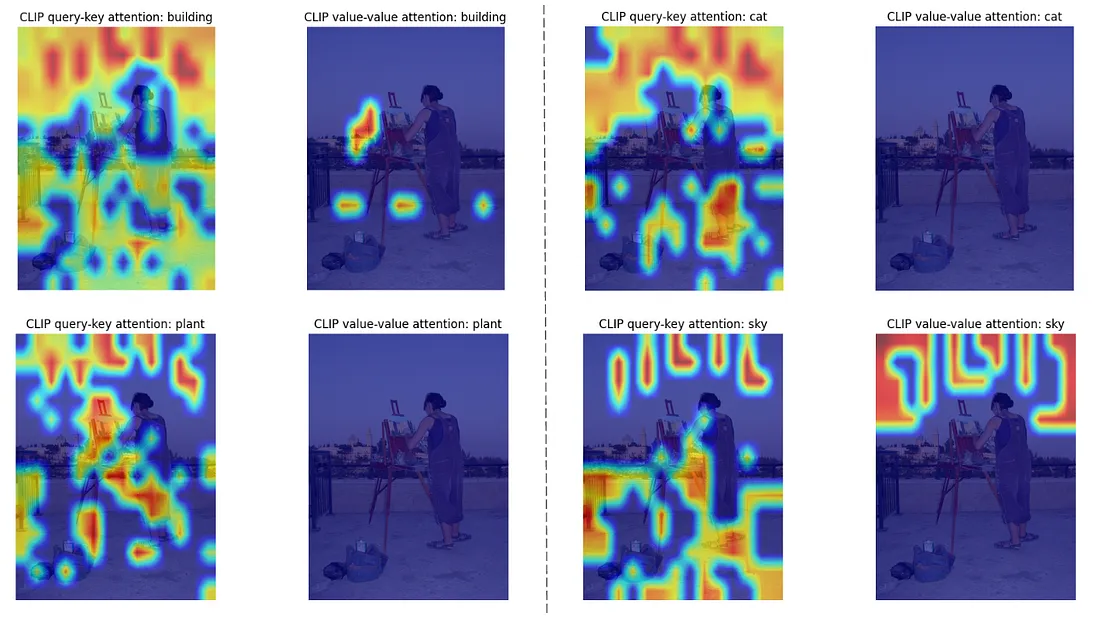

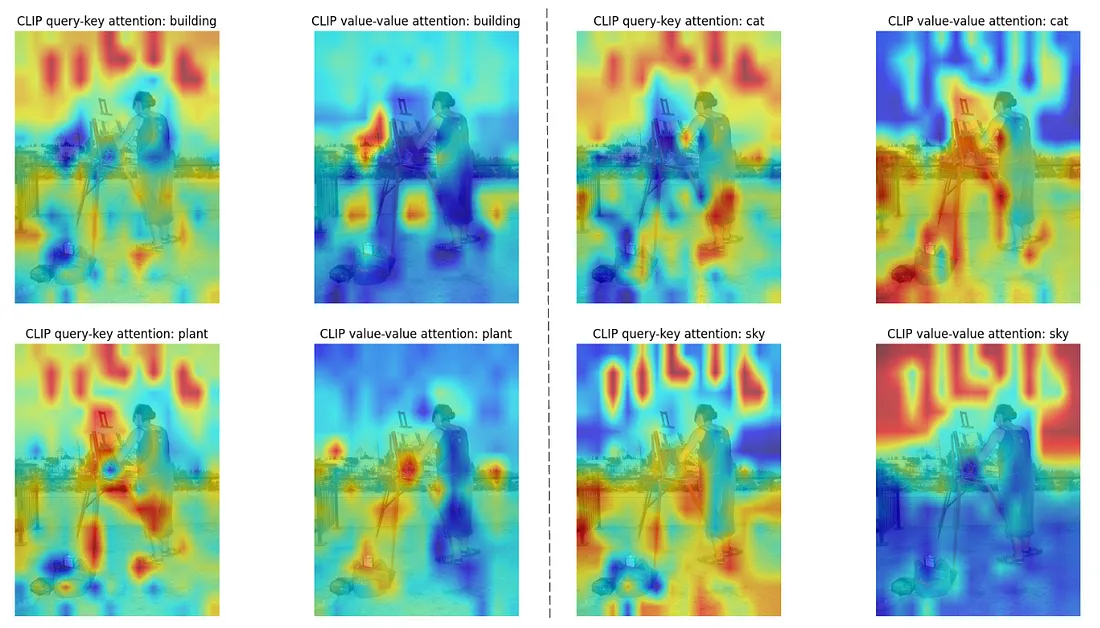

首先，我想使用 Flickr30k 数据集[4]来检验 CLIP 手术在真实世界数据中的能力。因此，我将比较 CLIP 和 CLIP Surgery 激活图。稍后我会附上使用的代码。下图是比较结果。

正如你所看到的，普通 CLIP 无法精确检测到对象，但 CLIP Surgery 可以在对象存在时检测到与标签相对应的对象。但是，当对象不存在时，如猫和植物，CLIP Surgery 仍然会遇到问题。造成这一问题的原因之一是后处理中的最小-最大归一化。当激活图中只有不相关的区域时，最小-最大归一化可能会增强它们的值差异。为了解决这个问题，我们可以在最小归一化之前添加一个阈值。在 Flickr 数据集中，相关区域值阈值大于 0.1，这一点可以从相似性图的直方图中得到验证。结果如下所示。

有了阈值，我们就可以去除不相关的区域。阈值可能会根据数据集而改变；因此，我们应该使用直方图检查并找到该值。

Segment Anything 的点提供者

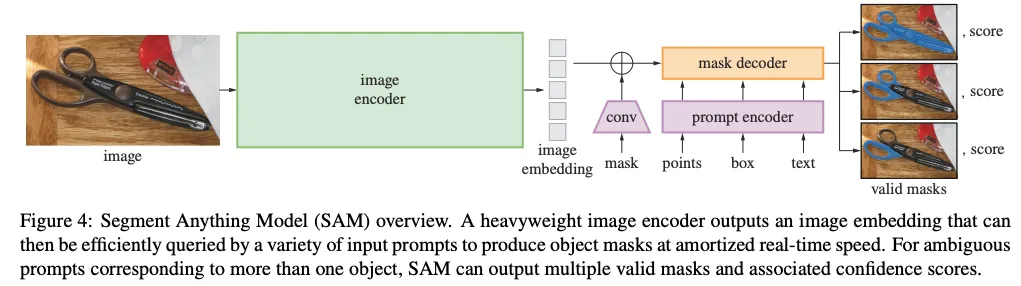

由于激活图可视化的精确性，CLIP Surgery 可以应用于 Segment Anything 的点提供器。请注意，SAM 是 Meta 于 2023 年开发的分割基础模型之一。下图显示了其架构。

SAM 的分割能力令人难以置信。但是，它并不是由带标签的分割数据集训练出来的，因此当我们要指定对象时，需要输入一些点、边界框或遮罩。正如你所猜测的那样，这类注释非常耗时。在这里，CLIP Surgery 可以帮助我们自动找到这些点。让我们看看如何在实际应用中将 CLIP Surgery 和 SAM 结合起来。

要为 SAM 生成点，我们要对激活图进行下采样，并对值进行排序，以选择相关区域。在官方实现中，他们使用维度为（7 x 7）的激活图来找到最相关的区域。当目标对象不存在时也会出现问题，因此我对原始实现稍作修改，添加了一个阈值。结果如下所示。

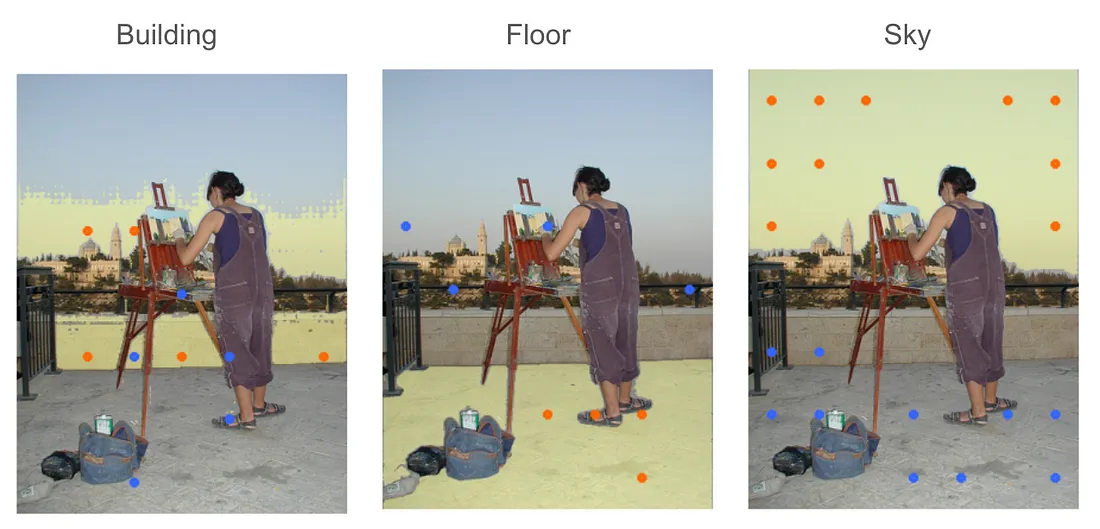

橙色的点代表与标签相关的点，蓝色的点代表标签的负点。正如你所看到的，它能以相当高的精度检测目标标签坐标。需要注意的是，该点的精度来自 CLIP 功能。因此，如果 CLIP 无法理解目标，就无法准确提供目标点。
