在这篇文章中，我们将探索LangGraph（一个用于协调大型语言模型（LLM）复杂、多步骤工作流程的强大库），并将其应用于一个常见的电子商务问题：根据用户的查询决定是否下单或取消订单。

我们将逐步进行，详细解释每个概念，非常适合初学者以及那些希望使用LLM构建动态或循环工作流程的人，我还包含了数据集的链接供你尝试。

什么是LangGraph？

LangGraph是一个库，它为LangChain工作流程引入了基于图的方法。传统的管道通常从一个步骤线性地移动到另一个步骤，但现实世界中的任务经常需要分支、条件逻辑，甚至循环（重试失败的步骤、澄清用户输入等）。

LangGraph的关键特性：

• 节点：单个任务或函数（例如，检查库存、计算运费）。
• 边：定义节点之间的数据流和控制流。可以是条件性的。
• 共享状态：每个节点可以返回数据，更新全局状态对象，避免手动传递数据。
• 工具集成：轻松集成大型语言模型（LLM）可以调用的外部工具或函数。
• 人工参与（可选）：插入需要人工审核的节点。

问题陈述：订单管理

在这个场景中，用户的查询可以是关于下新订单或取消现有订单：

• 下订单（PlaceOrder）：检查商品可用性、计算运费并模拟支付。
• 取消订单（CancelOrder）：提取订单ID并将订单标记为已取消。

因为我们需要分支（决定是“下订单”还是“取消订单”），我们将使用LangGraph创建条件流：

• 对查询进行分类。
• 如果是下订单，则转到检查库存、运费和支付。
• 如果是取消订单，则解析出订单ID并调用取消工具。

导入说明

以下是你提供的代码的确切第一部分，展示了导入和环境设置。我们在代码后添加了注释来解释每个部分。

# Import required libraries
import os
import pandas as pd
import random
from langchain_core.tools import tool
from langchain_openai import ChatOpenAI
from langgraph.prebuilt import ToolNode
from langgraph.graph import StateGraph, MessagesState, START, END
from langchain_core.runnables.graph import MermaidDrawMethod
from IPython.display import display, Image
from typing import Literal
from langchain_core.prompts import ChatPromptTemplate
from typing import Dict, TypedDict
# Load environment variables
os.environ["OPENAI_API_KEY"] = "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"

langchain_core.tools、langchain_openai、ToolNode等：

• tool（装饰器）将 Python 函数转换为 LLM 可以调用的“工具”。
• ChatOpenAI是我们的 LLM 客户，与 GPT 模型进行对话。
• ToolNodelanggraph.prebuilt是一个处理工具执行的预构建节点。
• StateGraph，，，来自——MessagesState它们对于定义我们的工作流程至关重要。STARTENDlanggraph.graph
• MermaidDrawMethod帮助将工作流程可视化为Mermaid.js图表​​。

数据加载和状态定义

数据链接：数据

在下一段代码中，我们加载CSV文件（用于库存和客户）并将它们转换为字典。我们还定义了我们的类型化字典State。

# Load datasets
inventory_df = pd.read_csv("inventory.csv")
customers_df = pd.read_csv("customers.csv")
# Convert datasets to dictionaries
inventory = inventory_df.set_index("item_id").T.to_dict()
customers = customers_df.set_index("customer_id").T.to_dict()


class State(TypedDict):
    query: str
    category: str
    next_node: str
    item_id: str
    order_status: str
    cost: str
    payment_status: str
    location: str
    quantity: int

CSV转字典：

库存和客户是通过item_id或customer_id作为键的字典。这使得像inventory[item_51]这样的查找变得很容易。

状态（State）：

• 类型化字典，这样我们就知道应该有哪些字段。例如，query（查询）、category（类别）、item_id（商品ID）等。
• category通常是“PlaceOrder”（下单）或“CancelOrder”（取消订单）。
• next_node可以存储下一个节点的名称，尽管我们依赖于图的边来进行转换。
• 这有助于在一个对象中跟踪所有内容——库存检查、支付状态等。

创建工具和LLM集成

现在我们定义我们的LLM和工具。这里的主要工具是cancel_order，它使用LLM从查询中提取order_id。

@tool
def cancel_order(query: str) -> dict:
    """Simulate order cancelling"""
    order_id = llm.with_structured_output(method='json_mode').invoke(f'Extract order_id from the following text in json format: {query}')['order_id']
    #amount = query.get("amount")
    if not order_id:
        return {"error": "Missing 'order_id'."}
    return {"order_status": "Order stands cancelled"}


# Initialize LLM and bind tools
llm = ChatOpenAI(model="gpt-4o-mini", temperature=0)
tools_2 = [cancel_order]
llm_with_tools_2 = llm.bind_tools(tools_2)
tool_node_2 = ToolNode(tools_2)

@tool：

现在，如果LLM决定需要取消订单，cancel_order函数就是一个它可以调用的工具。

提取order_id：

我们调用llm.with_structured_output(method='json_mode')来指示LLM返回JSON。然后，我们解析出'order_id'。

LLM初始化：

选择的模型是model="gpt-4o-mini"，温度参数temperature=0以实现确定性响应。

绑定和ToolNode：

• llm.bind_tools(tools_2)将我们的LLM与cancel_order工具连接起来。
• ToolNode是一个专门化的节点，可以自动处理这些绑定的工具。

定义工作流程节点

现在我们将开始逐个定义节点。

模型调用节点

这些节点可以调用模型。

def call_model_2(state: MessagesState):
    """Use the LLM to decide the next step."""
    messages = state["messages"]
    response = llm_with_tools_2.invoke(str(messages))
    return {"messages": [response]}

def call_tools_2(state: MessagesState) -> Literal["tools_2", END]:
    """Route workflow based on tool calls."""
    messages = state["messages"]
    last_message = messages[-1]
    if last_message.tool_calls:
        return "tools_2"
    return END

• call_model_2：接收对话（消息）并将其传递给绑定了工具的LLM。如果LLM触发了工具调用，我们将在call_tools_2中检测到这一点。
• call_tools_2：检查LLM是否请求了工具调用（tool_calls）。如果是，我们将路由到“tools_2”，即ToolNode；否则，我们结束工作流程。

查询分类

在这里，我们定义了一个用于分类查询的节点：

def categorize_query(state: MessagesState) -> MessagesState:
    """Categorize user query into PlaceOrder or CancelOrder"""
    prompt = ChatPromptTemplate.from_template(
        "Categorize user query into PlaceOrder or CancelOrder"
        "Respond with either 'PlaceOrder', 'CancelOrder' Query: {state}"
    )
    chain = prompt | ChatOpenAI(temperature=0)
    category = chain.invoke({"state": state}).content

    return {"query":state,"category": category}

这个节点使用LLM来对用户的查询进行分类。返回值会在状态中设置“category”。

检查库存

def check_inventory(state: MessagesState) -> MessagesState:
    """Check if the requested item is in stock."""
    item_id = llm.with_structured_output(method='json_mode').invoke(f'Extract item_id from the following text in json format: {state}')['item_id']
    quantity = llm.with_structured_output(method='json_mode').invoke(f'Extract quantity from the following text in json format: {state}')['quantity']
    if not item_id or not quantity:
        return {"error": "Missing 'item_id' or 'quantity'."}
    if inventory.get(item_id, {}).get("stock", 0) >= quantity:
        print("IN STOCK")
        return {"status": "In Stock"}
    return {"query":state,"order_status": "Out of Stock"}

• 尝试从对话中解析出item_id（商品ID）和quantity（数量）。
• 检查inventory[item_id]["stock"]以确认库存可用性。

计算运费

我们已经定义了一个节点，用于计算特定客户的运费。

def compute_shipping(state: MessagesState) -> MessagesState:
    """Calculate shipping costs."""
    item_id = llm.with_structured_output(method='json_mode').invoke(f'Extract item_id from the following text in json format: {state}')['item_id']
    quantity = llm.with_structured_output(method='json_mode').invoke(f'Extract quantity from the following text in json format: {state}')['quantity']
    customer_id = llm.with_structured_output(method='json_mode').invoke(f'Extract customer_id from the following text in json format: {state}')['customer_id']
    location = customers[customer_id]['location']

    if not item_id or not quantity or not location:
        return {"error": "Missing 'item_id', 'quantity', or 'location'."}
    weight_per_item = inventory[item_id]["weight"]
    total_weight = weight_per_item * quantity
    rates = {"local": 5, "domestic": 10, "international": 20}
    cost = total_weight * rates.get(location, 10)
    print(cost,location)
    return {"query":state,"cost": f"${cost:.2f}"}

• 从用户的查询中检索customer_id（客户ID），然后在customers字典中查找他们的位置。
• 根据商品的重量、数量以及用户的位置计算运费。

处理支付

我们将定义一个用于处理支付的节点：

def process_payment(state: State) -> State:
    """Simulate payment processing."""
    cost = llm.with_structured_output(method='json_mode').invoke(f'Extract cost from the following text in json format: {state}')
    if not cost:
        return {"error": "Missing 'amount'."}
    print(f"PAYMENT PROCESSED: {cost} and order successfully placed!")
    payment_outcome = random.choice(["Success", "Failed"])
    return {"payment_status": payment_outcome}

• 使用random.choice来模拟成功或失败。
• 在生产系统中，你会集成一个真实的支付网关。

路由函数

现在，我们定义一个用于路由查询的节点：

def route_query_1(state: State) -> str:
    """Route the query based on its category."""
    print(state)
    if state["category"] == "PlaceOrder":
        return "PlaceOrder"
    elif state["category"] == "CancelOrder":
        return "CancelOrder"

决定接下来走哪条路径：“PlaceOrder”（下单）或“CancelOrder”（取消订单）。在LangGraph中，我们将“PlaceOrder”映射到CheckInventory节点，将“CancelOrder”映射到CancelOrder节点。

构建工作流程图

下面，我们创建一个StateGraph，添加节点，并定义边和条件边。

# Create the workflow
workflow = StateGraph(MessagesState)
#Add nodes
workflow.add_node("RouteQuery", categorize_query)
workflow.add_node("CheckInventory", check_inventory)
workflow.add_node("ComputeShipping", compute_shipping)
workflow.add_node("ProcessPayment", process_payment)
workflow.add_conditional_edges(
    "RouteQuery",
    route_query_1,
    {
        "PlaceOrder": "CheckInventory",
        "CancelOrder": "CancelOrder"
    }
)
workflow.add_node("CancelOrder", call_model_2)
workflow.add_node("tools_2", tool_node_2)

# Define edges
workflow.add_edge(START, "RouteQuery")
workflow.add_edge("CheckInventory", "ComputeShipping")
workflow.add_edge("ComputeShipping", "ProcessPayment")
workflow.add_conditional_edges("CancelOrder", call_tools_2)
workflow.add_edge("tools_2", "CancelOrder")
workflow.add_edge("ProcessPayment", END)

StateGraph(MessagesState):

我们指定MessagesState来存储对话数据。

节点：

• RouteQuery是入口节点，用于分类用户的意图。
• “CheckInventory”（检查库存）、“ComputeShipping”（计算运费）和“ProcessPayment”（处理支付）处理PlaceOrder流程。
• “CancelOrder”（取消订单）和“tools_2”处理CancelOrder流程。

条件边：

调用workflow.add_conditional_edges("RouteQuery", route_query_1, ...)确保如果是“PlaceOrder”则移动到CheckInventory，如果是“CancelOrder”则移动到CancelOrder。

循环：

当用户选择“CancelOrder”时，我们检查LLM是否触发了工具调用（call_tools_2）。如果触发了，我们转到tools_2（ToolNode）；工具调用后，它返回到“CancelOrder”，给LLM机会产生进一步的操作或结束。

结束：

“ProcessPayment”通向END，结束“PlaceOrder”路径。

可视化和测试工作流程

下一段代码将工作流程编译成一个代理，将其呈现为Mermaid图，并使用示例查询进行测试。

# Compile the workflow
agent = workflow.compile()
# Visualize the workflow
mermaid_graph = agent.get_graph()
mermaid_png = mermaid_graph.draw_mermaid_png(draw_method=MermaidDrawMethod.API)
display(Image(mermaid_png))
# Query the workflow
user_query = "I wish to cancel order_id 223"
for chunk in agent.stream(
    {"messages": [("user", user_query)]},
    stream_mode="values",
):
    chunk["messages"][-1].pretty_print()
auser_query = "customer_id: customer_14 : I wish to place order for item_51 with order quantity as 4 and domestic"
for chunk in agent.stream(
    {"messages": [("user", auser_query)]},
    stream_mode="values",
):
    chunk["messages"][-1].pretty_print()

编译：

agent = workflow.compile() 将我们的节点/边定义转换为一个可执行的代理。

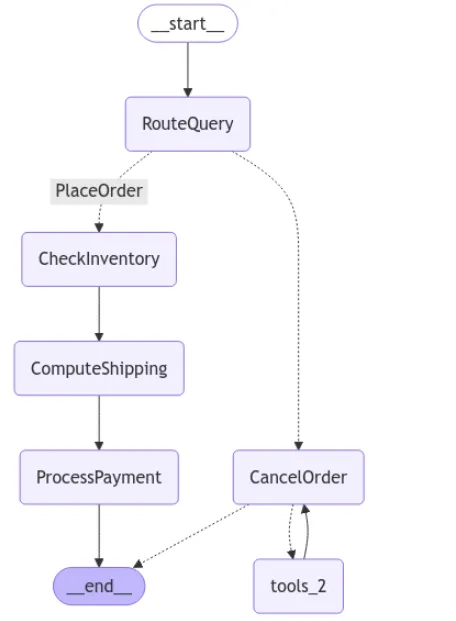

可视化：

我们获得一个Mermaid图（mermaid_png），可以在Jupyter Notebook中显示，用于调试或演示。

测试查询：

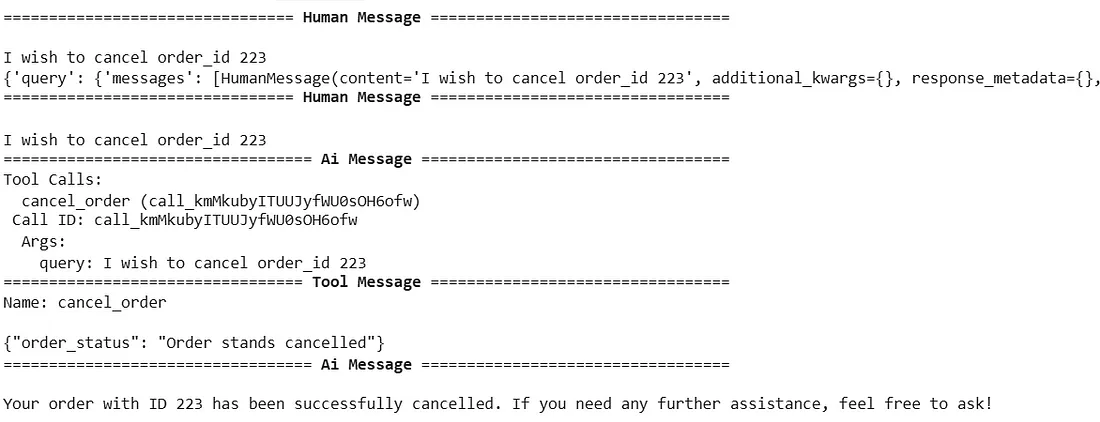

第一个测试：“我希望取消订单号223”应该路由到CancelOrder。

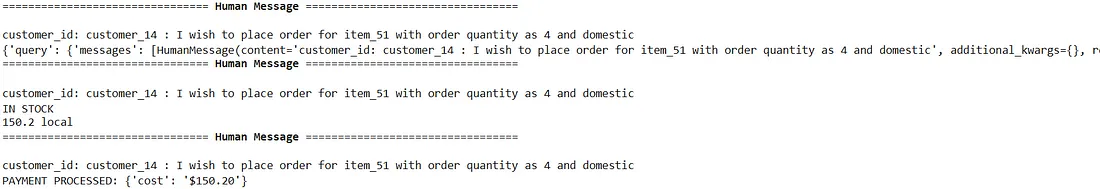

第二个测试：“客户ID：customer_14：我希望订购商品_51…”应该路由到下单工作流程。

结论

通过利用LangGraph，我们构建了一个基于用户意图来下单或取消订单的动态、分支工作流程。我们展示了：

• 如何使用LLM节点（categorize_query）对查询进行分类。
• 如何绑定工具（cancel_order）并将其集成到工作流程中。
• 如何通过单独的节点来检查库存、计算运费和处理支付。
• 如何使用Mermaid.js可视化整个工作流程。

这种方法具有可扩展性：你可以添加更多步骤（例如，地址验证、促销代码）或额外分支（例如，更新现有订单），而无需重写单体脚本。如果你需要循环来重试失败的支付或验证用户确认，LangGraph也能处理。
