计算机视觉有许多子领域，而图像分割是其中重要的一个。通过对图像中的每个像素进行分类或对这些像素应用回归，可以生成对输入图像非常精确的解释。

这样的解释在医疗和生物成像或自动驾驶等高精度领域非常有用，这里仅举几个例子。

图像分割中的关键架构之一是 U-Net。在本文中，我们将了解 Ronneberger 等人在 2015 年提出的原始 U-Net 架构。我们将学习收缩路径、扩展路径以及跳跃连接——以及它们如何组合在一起形成 U 形。此外，我们还将讨论现代 U-Net 是如何使用各种卷积神经网络（ConvNet）骨干网络构建的。

因此，读完这篇介绍后，你将了解：

• 对于分类和回归，像素级图像分割是什么。
• U-Net 如何通过使用跳跃连接的收缩路径和扩展路径进行图像分割。
• 如今在 U-Net 类架构中使用的骨干网络是什么。

让我们开始吧！

图像分割概述

使用深度学习解决方案的经典计算机视觉方法侧重于分类。由 Krizhevsky 等人（2012 年）创建的 AlexNet 就是一个例子。它使用卷积层进行特征学习，之后附加一组密集连接的层，用于为输入图像分配类别。

这使模型能够区分猫和狗、马和牛或汽车和卡车，这里仅举几个例子。

但是，你还可以对图像做更多事情！例如，应该能够在其中检测到对象。如果你已经熟悉深度学习和计算机视觉，那么很可能你已经听说过像 YOLO 或 Transformer 这样的方法，它们会在图像中存在的对象周围绘制框。

然而，应该可以为你的图像添加更多精度。虽然经典的对象检测器会绘制边界框，但图像分割方法会在像素级别执行其工作。换句话说，会检查每个像素并为其分配一个类别。这允许你绘制非常清晰的框来分隔你的对象。

像素级分类

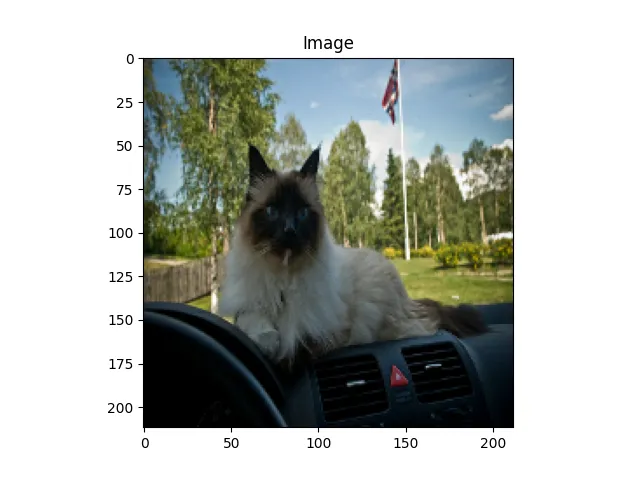

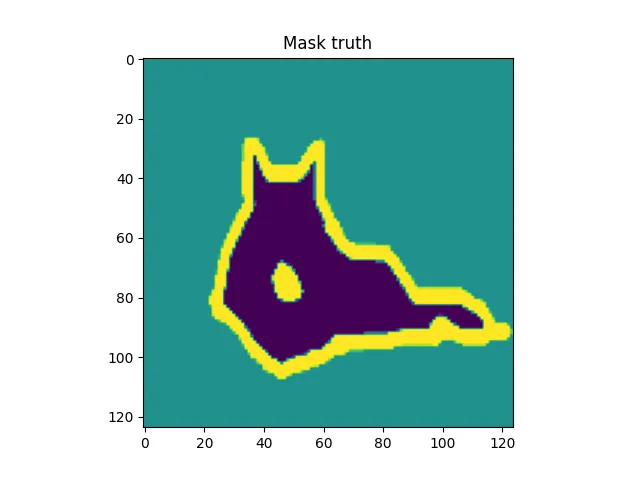

如果你之前构建过分类模型，你就知道 Softmax 用于在目标类别上生成伪概率分布。然后，你可以简单地取 Softmax 输出张量的最大参数，以找到样本所属的类别。这被称为分割掩码。

在图像分割网络的尾部，输出张量并不代表整幅图像，而是像素级别的输出。这意味着 Softmax 将在像素级别应用，并且你可以为每个像素取最大参数来找到它所属的类。

对于回归也是如此

如果我们简单地去掉 Softmax，并将输出通道数设置为 1（或者如果你有多个因变量回归变量，则设置为 >1），那么我们将为每个像素得到一个线性输出。这类似于你在构建回归模型时所做的，但现在是在像素级别上。通过使用 MAE 或 MSE 等损失函数，你现在也可以对回归进行图像分割。

这也意味着，通过简单地移除 Softmax 激活函数（或者如果 Softmax 实际上应用于损失函数中，则仅更改损失函数——这两种情况都是可能的），用于分类的图像分割预训练模型可以适应于回归场景。

回归图像分割的示例如下：

• 像素级深度估计
• 地图值估计

在本文的其余部分中，我们将了解 U-Net，这是一种用于图像分割的模型。它由 Ronneberger 等人在 2015 年发表的一篇关于生物医学科学中图像分割的论文中提出。在原始工作中，U-Net 用于分类。

U-Net：高级视角

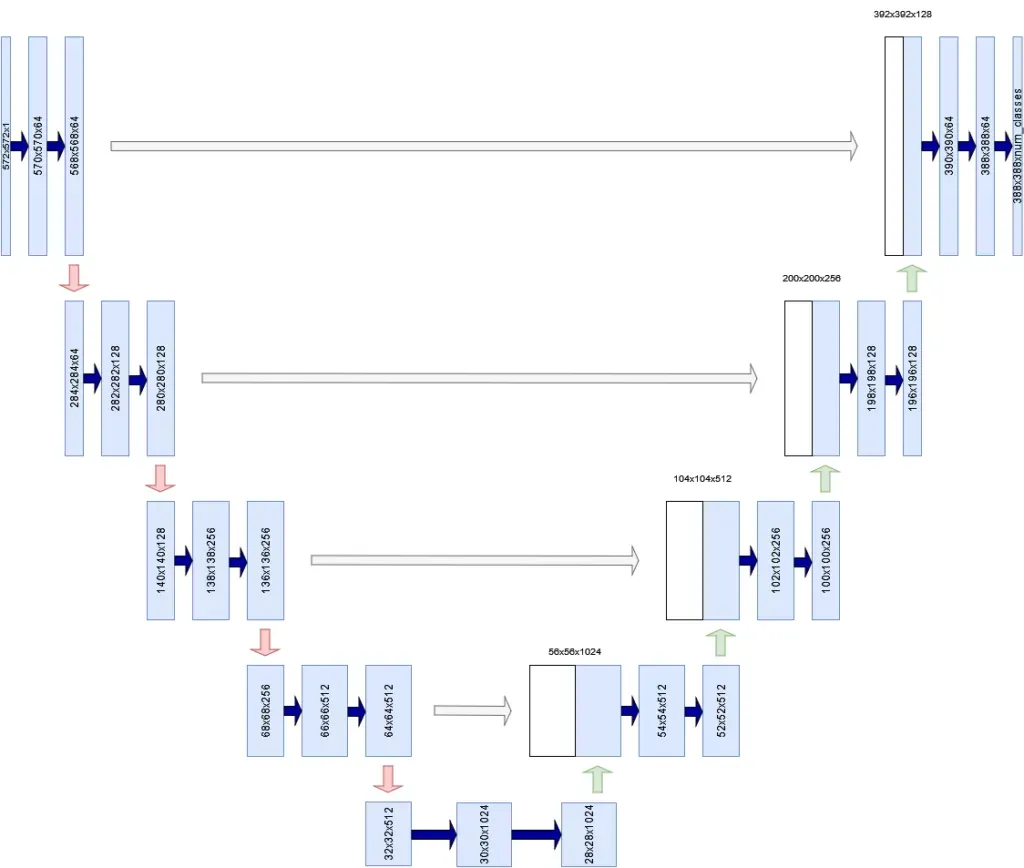

下图表示 U-Net。由于该网络由形状像 U 的层组组成，因此其名称的来源也就不足为奇了。U 的左半部分和底部称为收缩路径，而右半部分称为扩展路径。在跳跃连接的帮助下，U-Net 联合起来对输入图像进行下采样，以了解其显著特征，并通过上采样重建输入（或派生产品，如分割掩码）。

现在，让我们来看一下各个组成部分，首先从收缩路径（contracting path）开始。

在Ronneberger等人（2015）关于U-Net的工作中，他们从一个常规的卷积神经网络（Convolutional Neural Network, ConvNet）入手。每个ConvNet就是他们所说的收缩网络（contracting network）。用更简单的术语来说，这意味着卷积层（以及可能的池化层）会缩小特征图（输出）的尺寸。

例如，如果常规ConvNet的输入是一个32x32x3的图像（实际上，这可以是一个CIFAR-10样本），那么一个带有常规步长（stride）和12个特征图的简单2x2卷积层将产生一个30x30x12的输出。通过将多个卷积层（以及可能的池化层）堆叠在一起，可以将原始输入缩小到例如10x10x64。

回想一下，这使得卷积神经网络能够学习从更详细的特征（在网络开始处）到更粗粒度的特征（在网络尾部）的特征层次结构。由于网络看起来有点像一个金字塔（越往下越窄），它在收缩，因此被称为收缩网络。

从收缩到上采样

在U-Net中，使用了收缩网络，但扩展了一个上采样网络以重建特定分辨率的输出。这个网络被称为扩展路径（expansive path）。

请注意，在U-Net的当代变体中，输出在宽度和高度维度上总是与输入大小相等（例如，32x32x3 → 32x32xC）。然而，在原始的U-Net中，情况并非如此！

跳过连接的必要性

现在，假设你有一个由收缩层和上采样层组成的工作堆栈，因此看起来非常像一个U-Net。是时候开始训练了，我们这样做时不使用预训练的权重，而是使用例如He初始化或Xavier初始化来初始化权重，这取决于我们使用的激活函数。

当对图像进行前向传递时，它们首先通过U-Net类模型的收缩部分。然后，从收缩的输入中，它们被再次上采样以找到例如一个掩码（mask）。当从收缩网络的末端（或概念上更概括地说是总结后的）输入进行上采样以找到看起来像原始图像的东西时，这真的很难——因为你在盲目地进行！在网络的那个点上，你完全没有关于原始输入看起来像什么的信息——除了总结。如果你想象它是在许多门之间做出选择，你实际上需要走过每一扇门，看看它是否是正确的门可以穿过，如果不是就返回并尝试另一扇。

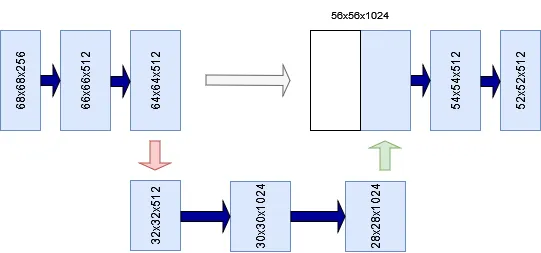

因此，一点点引导向正确门的帮助会非常有用。在U-Net中，这是通过跳过连接（skip connections）实现的，它们将收缩网络中每个级别的输出传递到上采样网络中对应的级别。与当前的上采样状态一起，它被用来进一步上采样。通过结合关于输入图像的高级信息（这来自收缩网络的末端）和关于级别的高级信息，结果预计会更好。

事实证明，它不仅适用于生物医学分割问题！凭借数万次引用，Ronneberger等人（2015）的论文是深度学习图像分割领域的关键论文之一。U-Net是一种广泛使用的架构，并且至今仍是图像分割中最好的选择之一。

U-Net的各个组成部分

现在你已经了解了U-Net的高级架构，最好看一下它的各个组成部分。我们从收缩路径开始，然后是扩展路径和跳过连接。

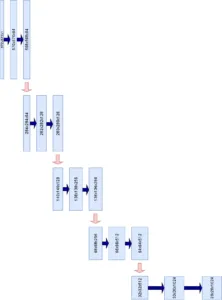

收缩路径

收缩部分由多个卷积层模块组成，即所谓的卷积块。

卷积块的数量是可配置的，但在原论文中设定为五个。

需要注意的是，除最后一个卷积块外，每个卷积块的输出都会用作跳跃连接（skip connection），因此在五个卷积块的设置下，我们总共有四个跳跃连接。

收缩路径遵循卷积网络的典型架构。它由两个3x3卷积（无填充卷积）的重复应用组成，每个卷积后面都跟着一个修正线性单元（ReLU）和一个步幅为2的2x2最大池化操作以进行下采样。
Ronneberger等人（2015年）

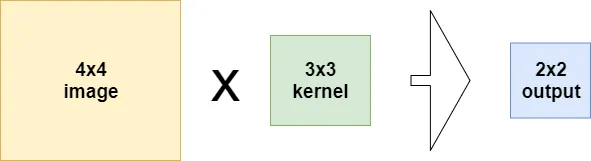

U-Net收缩路径中的每个卷积块都由两个具有3x3核大小的卷积层组成。它们不进行填充。回顾一下，当使用步幅为1的3x3核时，图像的高度和宽度都会各自减少2个像素。这在展示收缩路径的图像中清晰可见。例如，输入图像在卷积块中被从572x572像素压缩到570x570像素，然后再压缩到568x568像素。

每个卷积层后面都跟着一个ReLU激活函数。

在每个卷积块之间，会执行一个最大池化操作。它使用2x2的池化大小和步幅为2来进行下采样。这意味着输入图像的宽度和高度都会被减半。为了补偿这一点，特征图的数量会加倍。由于开始时的特征图数量是64，因此在U型结构的底部，特征图数量会加倍五次，从而得到1024个特征图。

换句话说，相对而言，U-Net在学习高分辨率特征时学习的特征较少，而在学习低分辨率特征时学习的特征较多。这有助于在资源使用上实现更好的平衡。

通过收缩路径，输入图像被下采样，并学习到了大量特征。现在，这些特征可以用于上采样，既可以使用收缩路径的输出，也可以使用跳跃连接。接下来，让我们看看这是如何实现的。

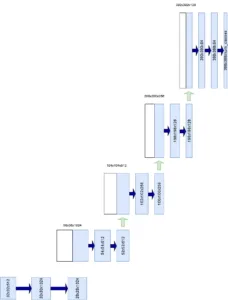

扩展路径

既然我们已经了解了收缩路径，那么现在来看看扩展路径。扩展路径与收缩路径中的过程相似，但一切都是反向进行的。

扩展路径不是对输入图像进行下采样，而是进行上采样。因此，与收缩路径相比，扩展路径包含相同数量的块，但这些是上采样块。

这些上采样块的一般过程如下：

1. 对特定层级的特征图进行上采样，以在特征图大小方面有效地向上移动一个层级。上采样还会使特征图的数量减少一半。
2. 将跳跃连接裁剪到上采样输入的宽度和高度。请注意，跳跃连接的特征图数量与上采样输入的特征图数量相同。
3. 将两者进行拼接，首先是跳跃连接，然后是上采样输入。现在特征图的数量翻倍。
4. 通过两个具有2x2核的卷积层，再次对特征图进行下采样，并将特征图的数量减少到原始数量。因此，例如，当拼接产生512x2=1024个特征图时，卷积层再次产生512个特征图。

对于上采样，使用具有2x2核和步幅为2的上采样层。卷积层再次使用3x3核大小和步幅为1，后面跟着ReLU激活函数。

扩展路径中的每个步骤都包括对特征图进行上采样，然后进行一个2x2卷积（“上卷积”），将特征通道的数量减半，与收缩路径中相应裁剪的特征图进行拼接，以及两个3x3卷积，每个卷积后面都跟着一个ReLU。（……）在最后一层，使用1x1卷积将每个64分量特征向量映射到所需的类别数量。
Ronneberger等人（2015年）

这意味着最终你将得到一个上采样图像，其特征图数量与初始数量相同。根据你的问题——例如，具有两个可能类别的分类——现在使用1x1核卷积来减少特征图的数量。宽度和高度保持不变，但特征图然后减少到，比如说2个。

这之后当然可以跟着Softmax激活函数（作为单独的层，或者最好推到损失函数中）和分类交叉熵损失来训练你的图像分割模型。在希望使用U-Net进行回归的情况下，我们省略Softmax并让输出为线性，且（很可能）有1个输出特征图。在回归场景中，像MSE和MAE这样的损失函数是很好的起点。

跳跃连接

既然我们已经了解了收缩路径和扩展路径，那么现在是时候更详细地研究U-Nets的最后一个核心方面了。尽管在上一节中简要提及，但理解跳跃连接发生了什么很重要。

回顾收缩路径部分，跳跃连接是在每个层级生成的，除了最后一个。确实，在图中你可以看到跳跃连接从四个上层收缩层级中产生，而最后一个（作为U的底部）不生成跳跃连接。

这些跳跃连接随后在U形结构另一侧的扩展层中被重新使用。然而，请注意，在U-Net的原始设置中，跳跃连接的特征图宽度和高度与上采样输入的不相等（实际上更大）。换句话说，如果你直接构建U-Net，是不可能直接将它们拼接起来的。

在他们的研究中，Ronneberger等人（2015年）通过从跳跃连接中取中心裁剪——即裁剪到与上采样输入相同大小的图像——解决了这个问题。因此，例如，如果你的跳跃连接具有136x136像素的特征图，而上采样输入具有104x104像素的特征图，那么136x136像素的图像将通过从顶部、底部、左侧和右侧移除(136–104)/2个像素来中心裁剪到104x104像素。现在，两者可以拼接了。

U-Net从跳跃连接中大大受益，因为它们将关于“网络在收缩路径的特定层级看到了什么”的信息传递到扩展路径。回想一下门的场景：如果你有成千上万扇门要走，你可以盲目地走，但最终会走很多弯路——结果花费很长时间才能找到正确的方向。如果你有一些指引，你可能会在这里和那里犯一些判断错误，但你可以更快地找到正确的门。

一个实用的说明：现代U-Net中的不同主干网络

到目前为止，我们已经了解了Ronneberger等人在原始工作中是如何实现U-Net架构的。多年来，许多人在U-Net中使用了不同的设置，包括例如在ImageNet上进行预训练，然后针对其特定的图像分割任务进行微调。

这意味着今天，你可能会使用一个不再利用上述原始架构的U-Net——但它仍然是一个很好的起点，因为收缩路径、扩展路径和跳跃连接保持不变。

如今U-Net架构的常见主干网络是ResNet、ResNeXt、EfficientNet和DenseNet架构。通常，这些网络已经在ImageNet数据集上进行了预训练，因此已经学习了许多常见特征。通过使用这些以预训练权重初始化的主干U-Net，你可能会更快地在你的分割问题上达到收敛。

U-Net在现代机器学习中的应用

U-Net架构在机器学习中仍然非常重要，尤其是在图像处理和计算机视觉领域。它最初是为生物医学图像分割而设计的，但由于其在处理需要精确定位的任务方面的有效性，此后已被应用于各个领域，例如：

医学成像：

U-Net常用于医学图像分割，特别是用于肿瘤检测、器官分割和细胞跟踪等任务。其能够生成详细的逐像素分割，使其非常适合需要高精度的医学任务。

卫星图像分割：

U-Net用于分析卫星图像，用于土地覆盖分类、检测航空图像中的对象和监测环境变化等目的。

自动驾驶

在自动驾驶汽车的背景下，U-Net常用于道路分割、车道检测和障碍物识别。其捕捉精细细节的能力对于确保安全至关重要。

内容生成和修复：

U-Net也已被改编用于图像到图像的翻译任务，如图像超分辨率、图像去噪和图像修复。

3D图像处理：

已经开发了U-Net的变体来处理3D数据，这在体积医学成像和3D点云处理等领域非常重要。

通用分割：

由于其能够生成精确的输出掩码并处理大输入尺寸，U-Net仍然是通用分割任务的首选架构之一。

为什么U-Net仍然相关

• 跳跃连接：U-Net中收缩（编码器）和扩展（解码器）路径之间的跳跃连接有助于保留在下采样过程中可能丢失的空间信息。这种结构有助于保持高质量、细粒度的分割。
• 灵活性：U-Net是灵活的，可以根据用例改编成不同的版本，如3D U-Net、Attention U-Net、ResUNet等。
• 性能：即使出现了新的架构，U-Net通常仍然提供具有竞争力的性能，特别是在医学和基于分割的应用中。

总之，U-Net在机器学习中仍然非常重要，并且仍然是分割相关任务的强大选择。其适应性和经过验证的记录使其成为许多现代应用中常用的模型。
