自动驾驶汽车:实现实时交通信号灯检测和分类
2017年10月04日 由 xiaoshan.xiang 发表
585029
0
今天,基本的交通灯信号灯检测问题已经得到解决。深度学习和计算机视觉的创新以强健的算法的形式存在。实现实时交通信号灯检测和分类。
它们在没有开发代码的情况下工作,手动确定颜色或交通信号灯的位置。例如,优化的R-CNN(
https://arxiv.org/abs/1506.01497)模型能够以实时的速度获得最先进的精度。
那么它是如何工作的呢?
交通信号灯在哪里?

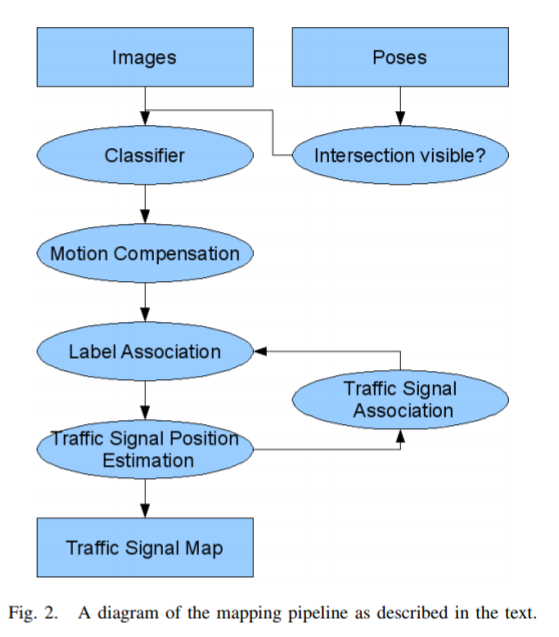

Google的一个团队使用提取检测到的交通信号灯的方法,然后在该方法上运行第二个分类器。这种方法(
https://static.googleusercontent.com/media/research.google.com/en//pubs/archive/37259.pdf)提供了灵活性;然而,根据实现的不同,它可能会增加管道复杂度和计算成本。
更重要的是,它似乎依赖于对预期交通信号灯位置的先验信息。一般来说,将分类作为第二步添加第二个网络进行培训、测试等等。
在只有一个图像,没有先验信息的情况下,是否可以在一个神经网络中完成任务?
我开始先使用了单镜头检测(SSD),最后使用了Faster R-CNN,因为它对较小的对象具有较好的性能。我费力地重建了现有的实现,以自学它是如何工作的。

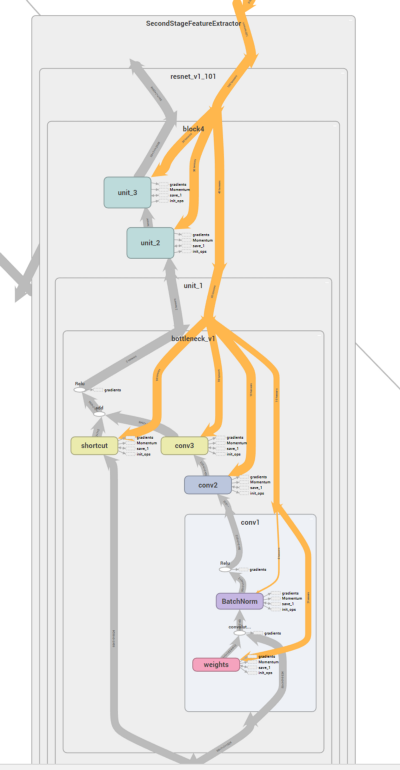

然后切换到使用开放源码的tensorflow对象检测api。这个最近发布的工具集(
https://github.com/tensorflow/models)为测试模型提供了更快的周转时间,并准备好了预先训练的权重。它允许我更多地关注工程的实现,并且很少涉及每个神经网络实现的细节。

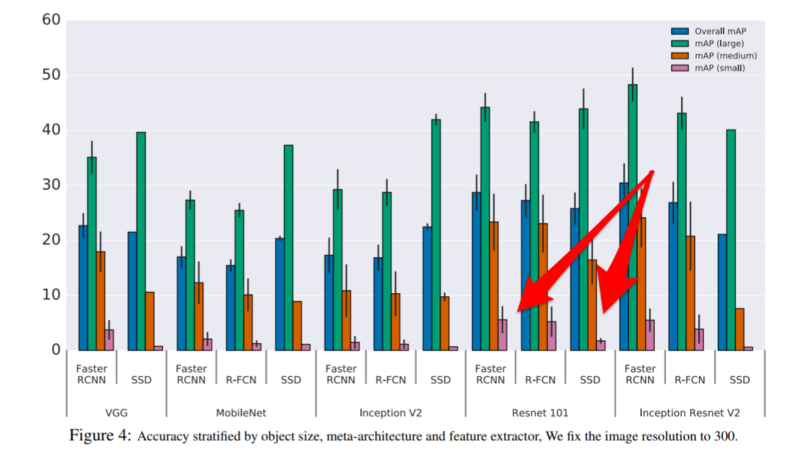

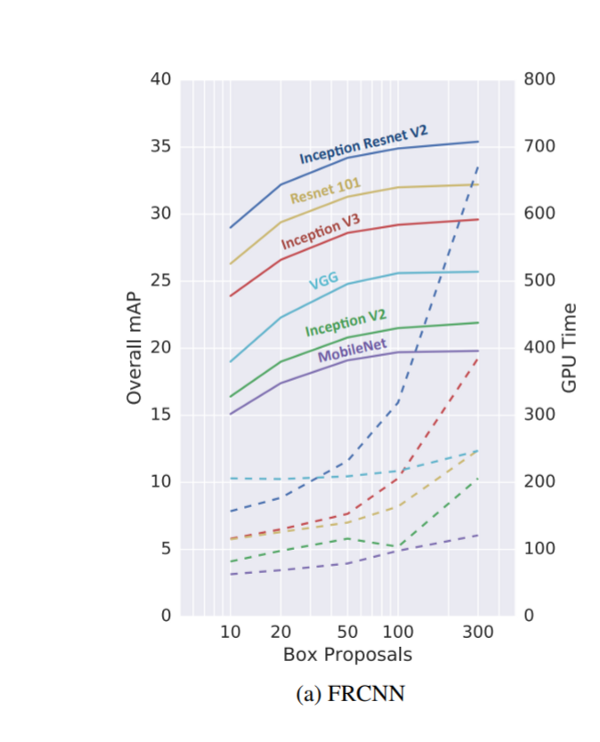

在该论文(
https://arxiv.org/abs/1611.10012)中,他们讨论了不同方法的性能权衡。例如,SSD(类似于YOLO)对于中型到大型对象来说很好,但是对于小型对象来说,它比Faster R-CNN更糟糕。在实践中我们很难让SSD在Bosch的小交通信号灯数据集(
https://hci.iwr.uni-heidelberg.de/node/6132)上收敛。相反,包含Resnet的Faster R-CNN能得到良好的结果。

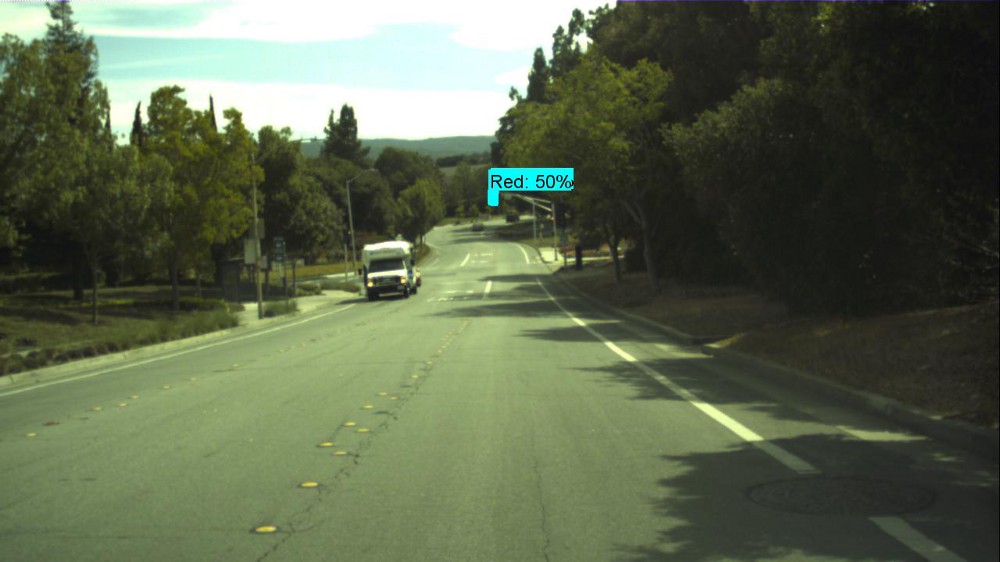

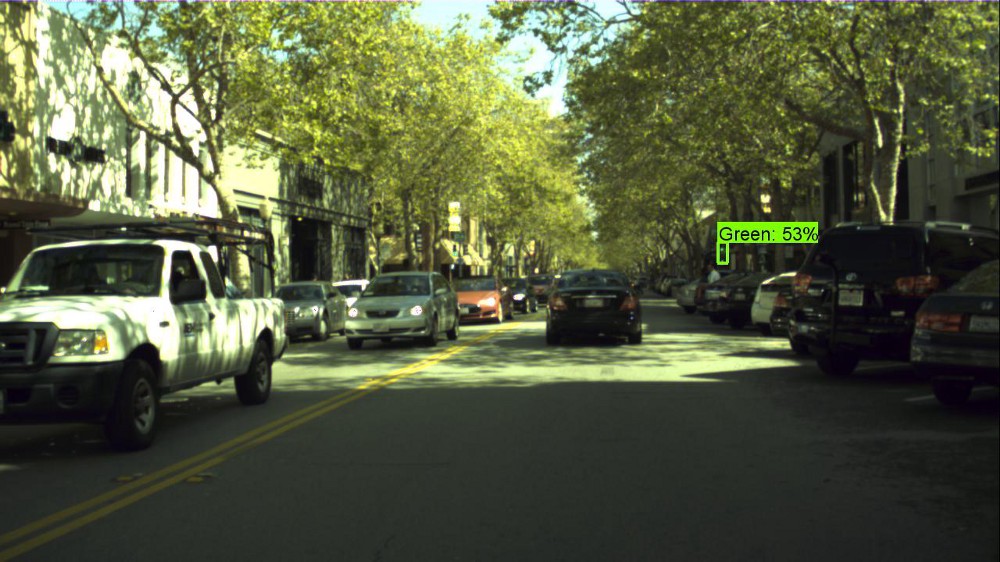

想看到更多吗?查看完整的视频:测试视频(
https://youtu.be/5e_9r9DROEY)或训练视频(
https://youtu.be/EN2jZ-9LRjs)。

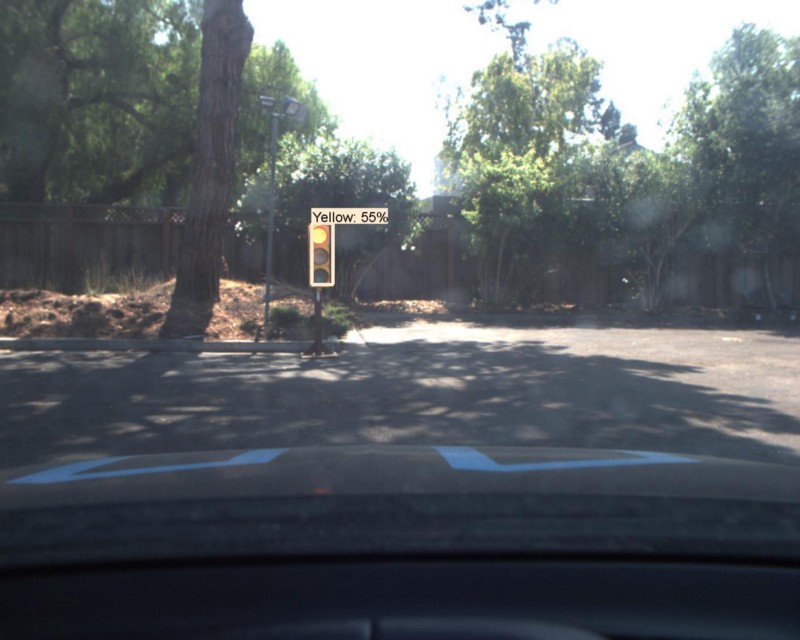

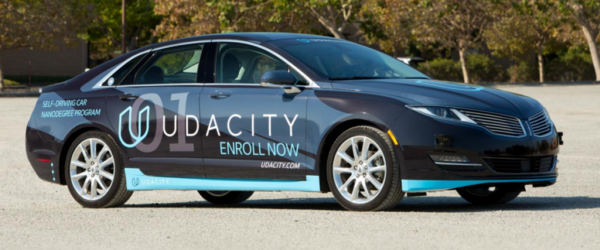

为Udacity自动驾驶汽车调整Bosch数据
我们一直在做一个关于自动驾驶汽车的有限测试。在一个很小的封闭轨道上,汽车必须成功地遵循一组路标并识别交通信号灯。
如果你对技术细节感兴趣,请查看代码(
https://github.com/nhiddink/SDCND_Capstone_TEC)。
双转移学习
由于可用的数据量有限,我们严重依赖转移学习,我们可以使用以下数据集:
为什么要使用深度学习?

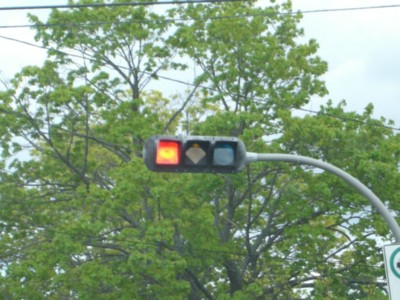

交通信号灯有不同的数量、位置、形状、大小和布局。这些差异通过深度学习是容易解决的——只收集在汽车行驶区域的交通信号灯类型的例子。
高精度定位的动机

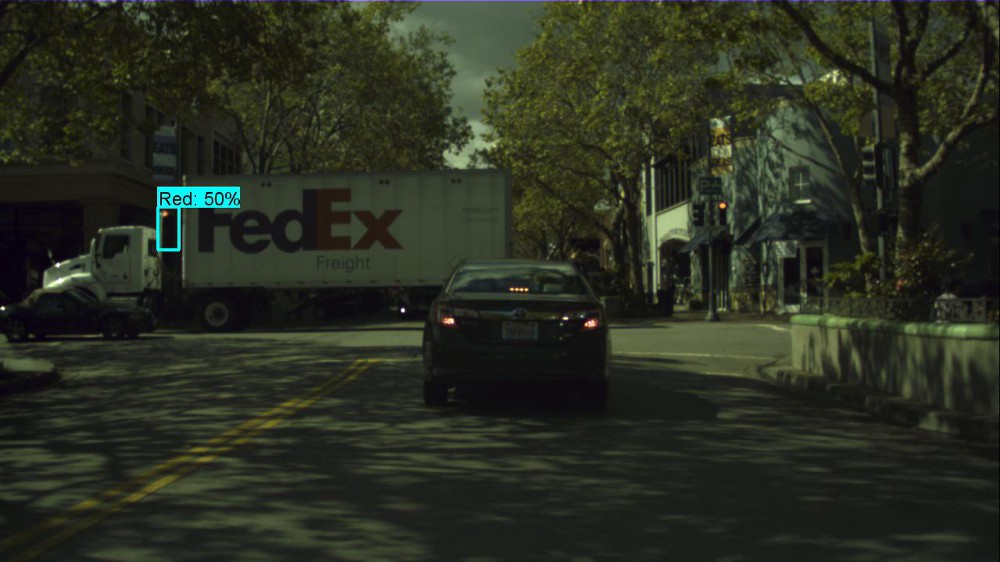

高精度的边界框允许高精度距离估计。距离估计的越准确,我们就越接近其他数据点。看下面的图片,交通信号灯在十字路口附近或远侧?

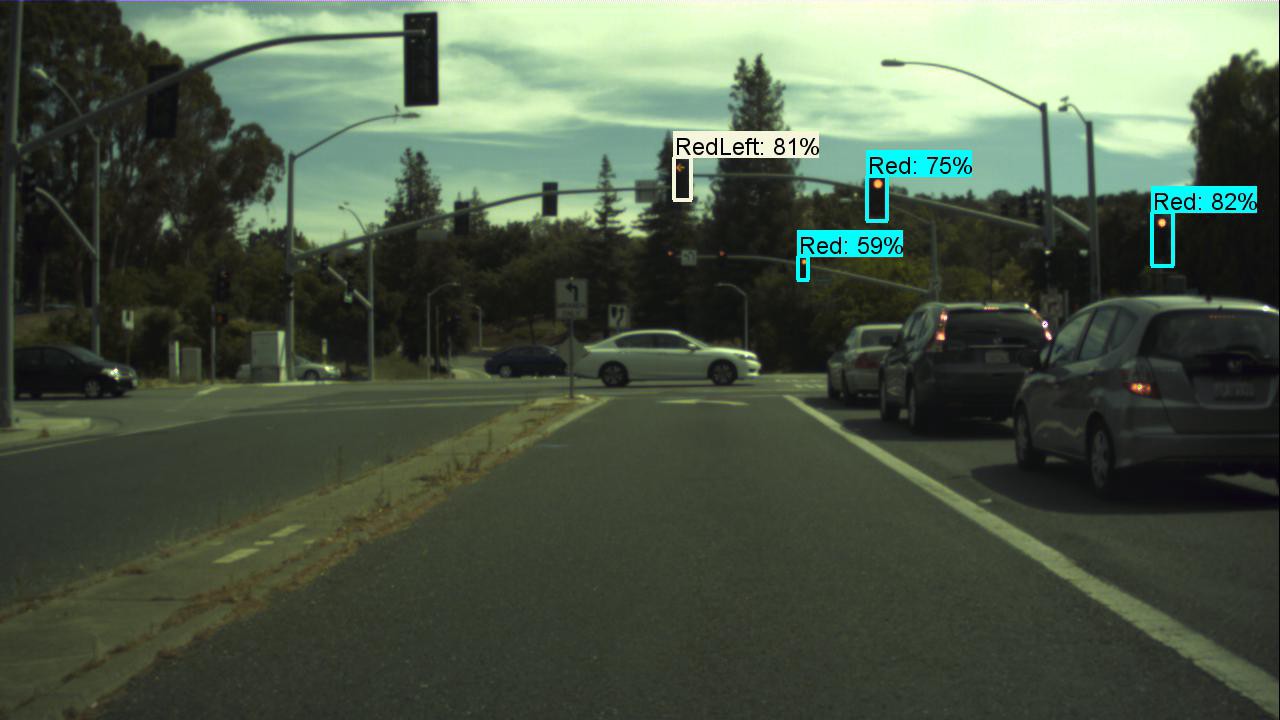

实时性能(10 + Hz)
起初,我们需要大约220ms的推理时间,与滑动窗口的方法相比较,这是一个更快速的方法,我个人认为3 - 4帧每秒不是实时的。
根据论文的建议,我们将该区域建议数量从原来的300个减少到50个。
在推理时间里(~220 ms 到~80 ms),给了我们一个具有类似精度的~3x的速度。

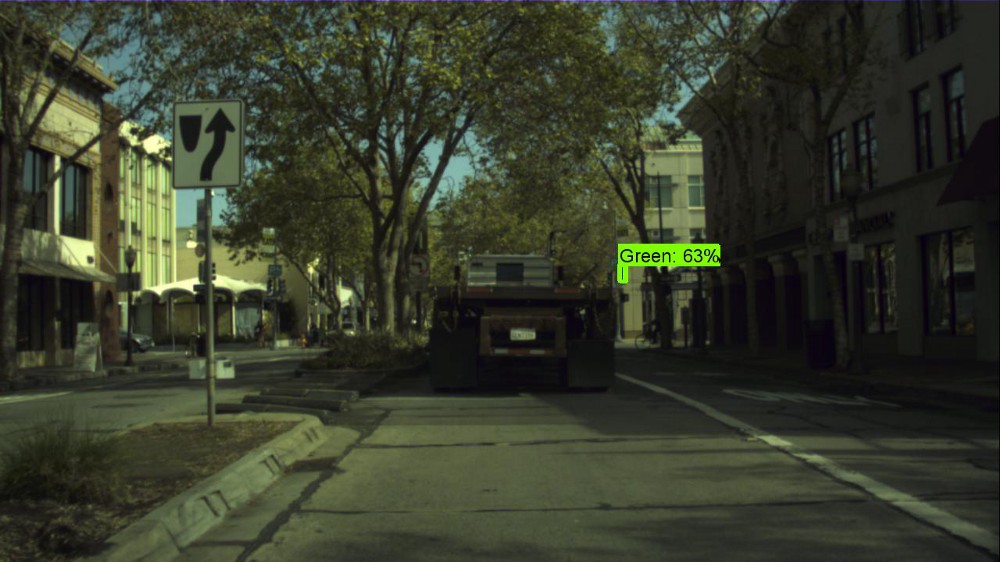

预测在1280x720图像中不到1%的交通信号灯。例如,在上述谷歌的论文中,他们使用了2040x1080或2.3x像素的图像。
失败案例

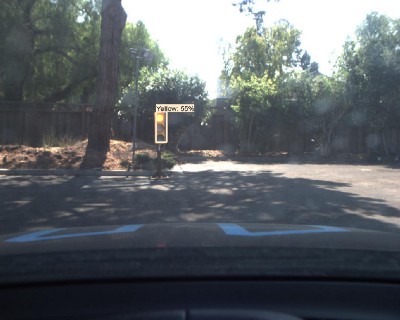

有许多系统还没有准备好用于生产的示例。举个例子,在下面的图片中的灯光被认为是黄色的。
在拥有更多数据或者更多培训的情况下,很多这样的案例可以被解决。例如,我们训练了大约2万次迭代,这大概是真正收敛(最优模型的权重值)需要的1 / 10。
最后一步

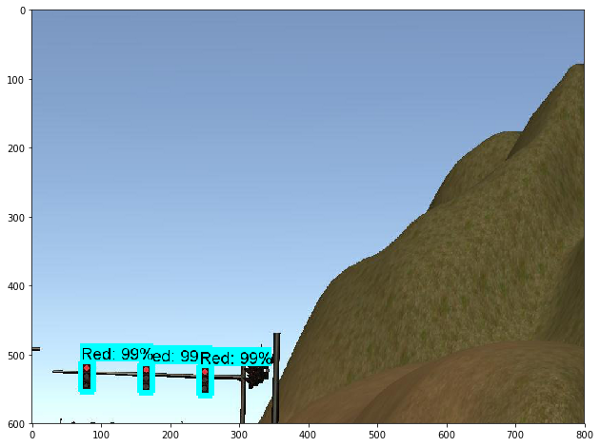

在测试过程中,我意外地在真实图像上运行了模拟图像的网络。
某种程度上来说,它可以工作,而且运行得很好。

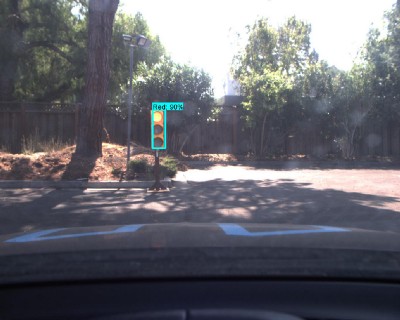

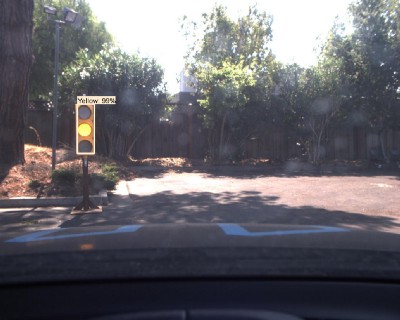

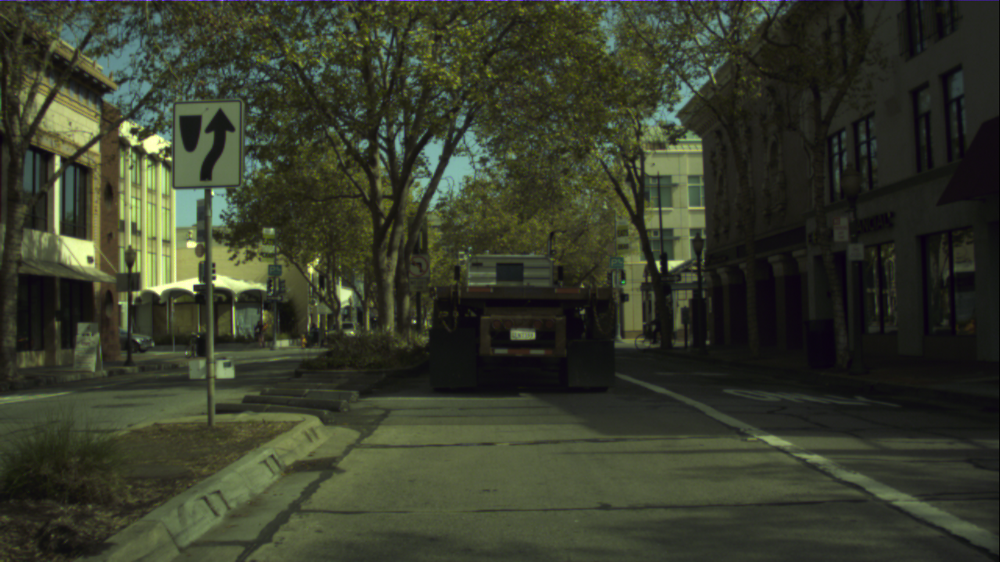

看看下面这个例子的结果:
- 第一张:Bosch训练(不同风格的图像)=没有超过50%confidence的预测
- 第二张:Sim训练(上面的图片)=正确预测
- 第三张:真实的数据训练(bosch数据之后)=错误预测
这是一件有趣的事情。从理论上讲,你可以模拟任何你想要的情况,把它提供给一个深度学习系统,然后将其通用化到现实生活中的情况。
深度学习代码:
https://github.com/swirlingsand/deeper-traffic-lights
自动驾驶汽车代码:
https://github.com/nhiddink/SDCND_Capstone_TEC
测试视频:
https://youtu.be/5e_9r9DROEY
训练视频:
https://youtu.be/EN2jZ-9LRjs
